ZVS-1 Modulo ZVS Tezla DC 12 -30V DC 15A -20A 250W
[ZVS-1] ZVS-1 Modulo ZVS Tezla DC 12 -30V DC 15A -20A 250W
Referencia Interna:
ZVS-1

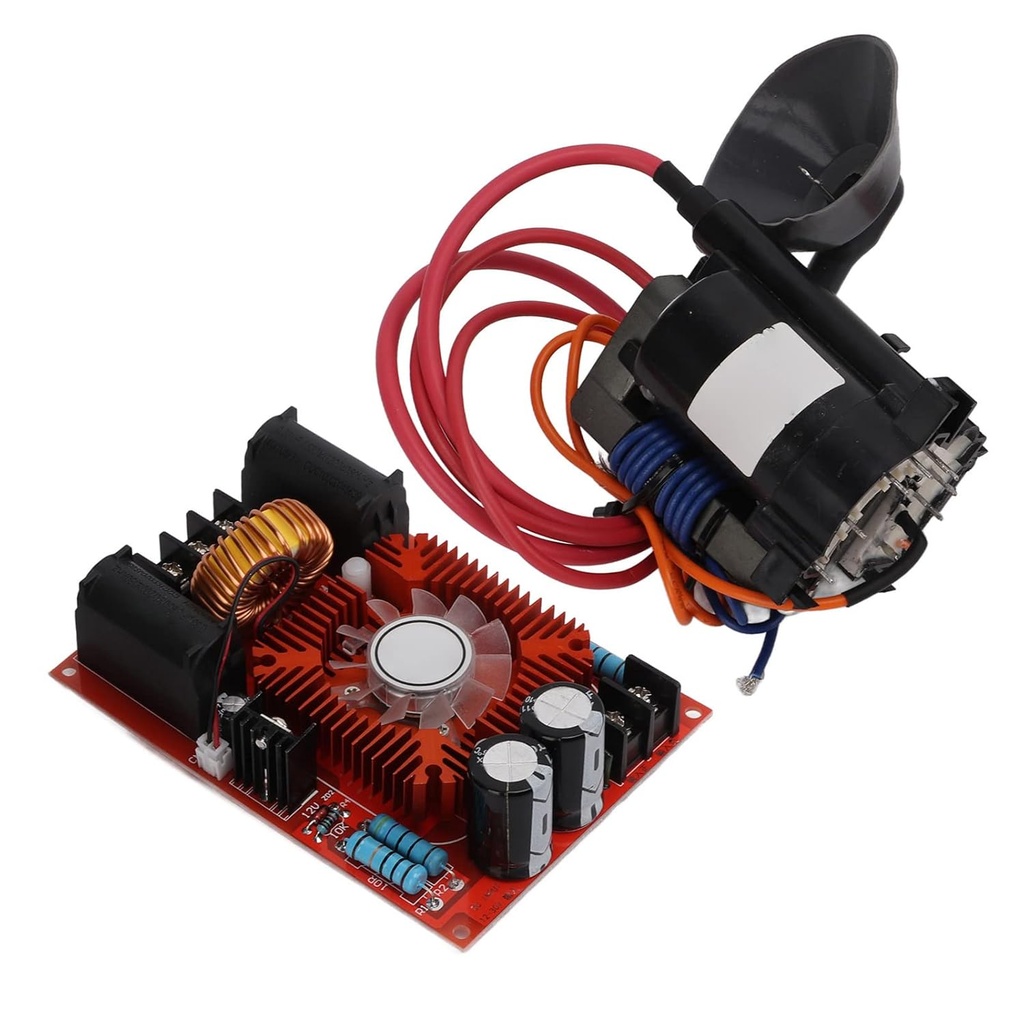

Módulo ZVS-1 Inductor Tesla de Alta Potencia
El ZVS-1 es un módulo de excitación por conmutación de voltaje cero (ZVS), diseñado para generar altas corrientes y campos electromagnéticos intensos mediante una bobina Tesla o inducción. Funciona con entradas de 12 V a 30 V DC y puede manejar corrientes elevadas entre 15 A y 20 A, alcanzando potencias de hasta 250 W en condiciones adecuadas de enfriamiento. Es ideal para experimentación con inducción, calentamiento por alta frecuencia, encendido de arcos eléctricos, educación electrónica y proyectos avanzados de laboratorio. Su diseño incluye MOSFETs de potencia, bobina de alta frecuencia y disipadores integrados que garantizan operación estable y eficiente.
Especificaciones Técnicas
| Tipo de módulo | Excitador ZVS de alta potencia |
|---|---|
| Modelo | ZVS-1 |
| Voltaje de entrada | 12 – 30 V DC |
| Corriente de entrada | 15 A – 20 A (según carga) |
| Potencia máxima | Hasta 250 W |
| Topología | Conmutación resonante ZVS |
| Frecuencia de trabajo | Alta frecuencia (dependiente de bobina) |
| MOSFETs | Par dual de MOSFETs de potencia |
| Bobina | Inductor de alta frecuencia integrado |
| Modo de operación | Oscilación resonante automática |
| Refrigeración | Disipadores de aluminio incluidos |
| Protección | Requiere fuente protegida contra sobrecorriente |
| Conexión de entrada | Borneras de tornillo de alta corriente |
| Conexión de salida | Pads o tornillos para bobina externa |
| Aplicación principal | Inducción, tesla, calentamiento HF |
| Temperatura de operación | -10 °C a 80 °C |
| Recomendación | Uso con ventilación forzada para alta carga |
| Dimensiones | ≈ 90 × 55 mm (varía por fabricante) |
