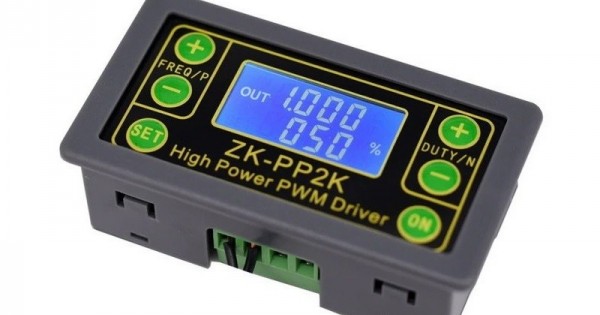

ZK-PP2K Controlador De Velocidad PWM 1Hz-150KHz 3.3-30V

[ZK-PP2K] ZK-PP2K Controlador De Velocidad PWM 1Hz-150KHz 3.3-30V

https://electrofranko.com/web/image/product.template/3145/image_1920?unique=ff06c96

S/ 49.00 49.0 PEN S/ 49.00

S/ 49.00

Not Available For Sale

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales


Referencia Interna: ZK-PP2K

Módulo Generador de Señal PWM Dual ZK-PP2K (Frecuencia y Ciclo de Trabajo)

Generador digital de pulsos PWM de doble canal independiente con pantalla LCD, ajuste de alta precisión y soporte UART.

El Módulo Generador PWM ZK-PP2K es un dispositivo digital avanzado diseñado para emitir señales de onda cuadrada y modulación por ancho de pulso con alta exactitud. Cuenta con dos canales de salida independientes (PWM1 y PWM2) cuyos parámetros de frecuencia y ciclo de trabajo se pueden configurar digitalmente mediante su pantalla LCD y botones integrados. Es una solución ideal para pruebas de laboratorio, control de velocidad en drivers de motores, modulación de intensidad lumínica (dimmers) y como generador de señales de reloj para sistemas embebidos.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Operación3.3V a 30V DC
Canales de Salida2 canales independientes (PWM1 y PWM2)
Rango de Frecuencia (Modo Normal)1 Hz a 150 kHz
Rango de Frecuencia (Modo Fino)1 Hz a 15 kHz
Ciclo de Trabajo (Duty Cycle)0% a 100% (ajustable en pasos de 0.1% o 1%)
Capacidad de Carga de SalidaMenor a 30 mA por canal
Parámetro Físico / EstructuraRango / Valor Oficial
Interfaz de UsuarioPantalla LCD digital y botones táctiles de control
Comunicación ExternaSoporte UART para control por comandos seriales
Dimensiones FísicasMódulo compacto con bornes y pines de conexión
Temperatura Operativa-20°C a +70°C
Aplicaciones PrincipalesGeneradores de reloj, control PWM y pruebas de drivers
ProteccionesBloqueo de seguridad de parámetros y memoria no volátil

Ventajas Clave del Módulo ZK-PP2K

Doble Canal Independiente: Permite generar dos señales PWM simultáneas con frecuencias y ciclos de trabajo totalmente diferenciados desde una sola placa.

Pantalla LCD y Control Digital: Ofrece visualización en tiempo real y configuración numérica exacta, superando la imprecisión de los potenciómetros analógicos tradicionales.

Interfaz de Comunicación UART: Facilita la integración con microcontroladores y computadoras para modificar parámetros de manera automatizada mediante comandos seriales.

El diseño de la placa separa los terminales de alimentación, las salidas de los dos canales PWM y los pines dedicados para la interfaz de comunicación serial UART.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión de alimentación general
Esquema 3: Puertos de salida de señal dual
Esquema 2: Conexión para control serial externo
Esquema 4: Interfaz digital de configuración
Guía Esencial de Conexión y Montaje de Hardware: Alimente el módulo conectando **VCC** y **GND** a una fuente de 3.3V a 30V DC. Obtenga las señales moduladas en los pines **PWM1** y **PWM2**. Opcionalmente, conecte las líneas **TX** y **RX** a un puerto serial para control remoto por comandos.
1. ¿En qué se diferencia el ZK-PP2K frente al módulo generador analógico NE555?
Mientras que el NE555 utiliza potenciómetros analógicos con ajustes empíricos y un solo canal, el ZK-PP2K ofrece doble canal independiente (PWM1 y PWM2), pantalla LCD con lectura digital numérica exacta y soporte para control remoto mediante comunicación UART.
2. ¿Cómo se compara el ZK-PP2K con el controlador de velocidad ZK-MG?
El ZK-MG incluye una etapa de potencia integrada capaz de manejar directamente hasta 5A para alimentar motores de forma física, mientras que el ZK-PP2K es un generador de señales lógicas de control de bajo amperaje enfocado en la precisión de doble canal y la programación de frecuencias.
3. ¿Cuál es el voltaje de alimentación admitido por el módulo?
Funciona con un amplio rango de voltaje de corriente continua que va desde 3.3V hasta 30V DC.
4. ¿Qué canales de salida incluye el dispositivo?
Integra dos canales de salida PWM completamente independientes denominados PWM1 y PWM2.
5. ¿Cuál es el rango de frecuencia ajustable?
Permite configurar frecuencias desde 1 Hz hasta 150 kHz en modo normal, o hasta 15 kHz en modo fino.
6. ¿Se puede controlar el módulo de manera externa mediante un microcontrolador?
Sí. Cuenta con soporte de comunicación UART, permitiendo enviar comandos seriales para lectura y modificación de parámetros.
7. ¿Cómo se ajustan la frecuencia y el ciclo de trabajo?
Se configuran de forma directa y digital mediante los botones táctiles integrados junto con la pantalla LCD.
8. ¿Para qué sirve el modo de trabajo denominado "fino"?
El modo fino ajusta el rango de frecuencia de 1 Hz a 15 kHz para proporcionar mayor resolución y precisión en frecuencias bajas.
9. ¿Se conservan los parámetros configurados tras apagar la fuente de poder?
Sí. Dispone de memoria no volátil interna que almacena automáticamente la última configuración establecida.
10. ¿Cuáles son las aplicaciones prácticas más recomendadas?
Es ideal para laboratorios de electrónica, pruebas de drivers de motores, generación de señales de reloj y control de intensidad lumínica PWM.
