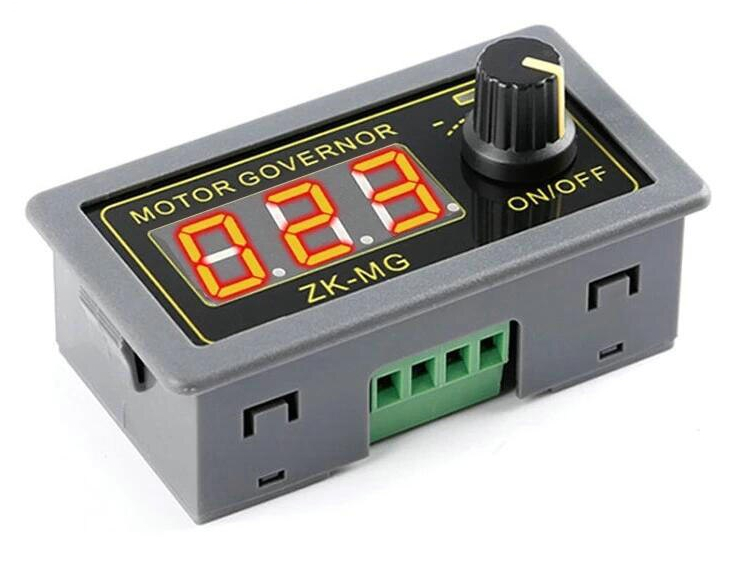

ZK-MG Controlador de Velocidad PWM para Motor DC con Display Digital 5 A. 5-30VDC

[ZK-MG] ZK-MG Controlador de Velocidad PWM para Motor DC con Display Digital 5 A. 5-30VDC

https://electrofranko.com/web/image/product.template/55137/image_1920?unique=d9eacce

S/ 45.00 45.0 PEN S/ 45.00

S/ 45.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: ZK-MG

Controlador de Velocidad PWM para Motores DC ZK-MG (5A / 150W)

Regulador de velocidad digital para motores de corriente continua con pantalla LCD, frecuencia ajustable y ciclo de trabajo preciso.

El ZK-MG es un controlador de velocidad de motores DC basado en la técnica de Modulación por Ancho de Pulso (PWM). A diferencia de los reguladores analógicos básicos, este módulo incorpora una pantalla digital y perilla de ajuste que permite configurar con precisión la frecuencia de trabajo (desde 1kHz hasta 99kHz) y el ciclo de trabajo (Duty Cycle) del 0 al 100%. Es una herramienta robusta para regular la potencia de motores, luminarias LED o ventiladores, ofreciendo un control suave y eficiente en un rango de voltaje de 5V a 30V DC.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Operación5V a 30V DC
Corriente Nominal5A (Máximo 10A)
Potencia Máxima150W
Frecuencia PWM1kHz a 99kHz (Ajustable)
Ciclo de Trabajo (Duty)0% a 100% (pasos del 1%)
Precisión de Frecuencia~1%
Parámetro Físico / EstructuraRango / Valor Oficial
Interfaz de UsuarioPantalla digital LCD + Perilla encoder rotativo
ProteccionesProtección contra conexión inversa
Dimensiones79 mm x 43 mm x 26 mm
Peso~41 gramos
Aplicaciones PrincipalesVentiladores, Spindles, Bombas DC y Tiras LED
CompatibilidadCualquier carga de CC de hasta 30V

Ventajas Clave del Controlador ZK-MG

• Frecuencia Ajustable: Permite adaptar la frecuencia de conmutación (PWM) a las necesidades específicas de tu motor o carga para reducir zumbidos o ruido eléctrico.

• Precisión Digital: A diferencia de los potenciómetros analógicos, el display LCD permite leer y configurar parámetros exactos de ciclo de trabajo y frecuencia.

• Protección de Seguridad: Incorpora protección contra inversión de polaridad para evitar daños accidentales durante el montaje.

El módulo cuenta con terminales de tornillo claramente etiquetados para la entrada de energía (VIN) y la salida hacia el motor (MOTOR).

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión de fuente de alimentación DC
Esquema 3: Interfaz de ajuste de parámetros
Esquema 2: Enlace del motor DC de salida
Esquema 4: Visualización de datos operativos
Guía Esencial de Conexión y Montaje de Hardware: Asegúrese de que el voltaje de su fuente de poder esté entre 5V y 30V. Conecte los polos positivo y negativo a los terminales **VIN** y el motor a los terminales **MOTOR**. ¡Nunca invierta la polaridad de la entrada!
1. ¿Qué ventajas ofrece el ZK-MG sobre un controlador PWM básico con solo un potenciómetro analógico?
El ZK-MG proporciona una lectura numérica real en su pantalla digital, lo que permite configurar y repetir ajustes con precisión. Además, permite variar la frecuencia de conmutación (hasta 99kHz), algo imposible en modelos analógicos básicos.
2. ¿Es este controlador más eficiente que un regulador de voltaje lineal?
Sí, es mucho más eficiente. Al usar conmutación PWM, apenas disipa calor en comparación con un regulador lineal que desperdicia el exceso de potencia como calor.
3. ¿Cuál es el rango de voltaje de entrada recomendado?
Soporta un rango de entrada de 5V a 30V DC.
4. ¿Cuánta corriente puede manejar el módulo?
Posee una corriente nominal de 5A, aunque puede alcanzar picos de hasta 10A bajo condiciones controladas.
5. ¿Puedo ajustar la frecuencia de operación?
Sí, la frecuencia es totalmente ajustable de 1kHz a 99kHz en pasos de 1kHz.
6. ¿Qué significa "Duty Cycle" y cómo se ajusta?
Es el ciclo de trabajo o porcentaje de tiempo que el motor recibe energía. Se ajusta de 0% a 100% con pasos de 1% mediante la perilla rotativa.
7. ¿Este módulo funciona con motores de corriente alterna (AC)?
No, está diseñado exclusivamente para cargas y motores de corriente continua (DC).
8. ¿Tiene protección contra cortocircuitos?
El módulo incluye protección contra inversión de polaridad, aunque siempre se recomienda usar un fusible externo para proteger la carga ante cortocircuitos.
9. ¿Cómo se instala el ZK-MG en un panel?
Su diseño compacto incluye medidas estándar (79x43mm) facilitando su montaje en gabinetes plásticos o metálicos mediante encastre a presión o tornillos.
10. ¿Por qué podría escuchar un zumbido en el motor al usarlo?
El zumbido suele ocurrir a bajas frecuencias. Puede eliminarse fácilmente ajustando la frecuencia (PWM) a un valor más alto, por ejemplo, superando los 20kHz, lo cual es inaudible para el oído humano.
