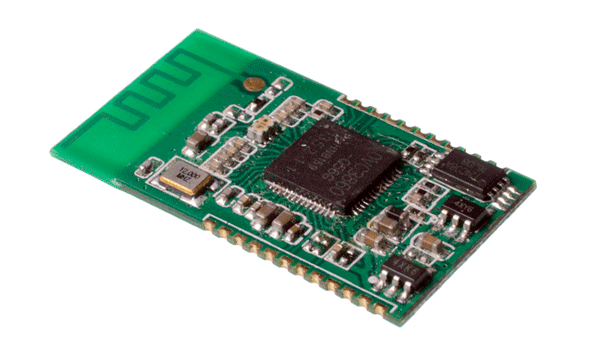

Módulo Bluetooth de Audio Estéreo XS3868
El XS3868 es un módulo Bluetooth diseñado para la transmisión y recepción de audio estéreo de alta calidad mediante el perfil A2DP. Incorpora un DSP integrado, amplificador de línea y decodificación avanzada, permitiendo desarrollar sistemas de audio inalámbricos como parlantes, manos libres, auriculares y proyectos multimedia. Gracias a su bajo consumo y compatibilidad con diversos microcontroladores, es ideal para proyectos DIY, dispositivos portátiles y sistemas de sonido personalizados. Ofrece conexión estable, audio limpio y posibilidad de control mediante comandos AT según la versión del módulo.
Especificaciones Técnicas
| Tipo de módulo | Módulo Bluetooth de audio estéreo |
|---|---|
| Modelo | XS3868 |
| Versión Bluetooth | 2.1 + EDR |
| Perfiles soportados | A2DP, AVRCP |
| Frecuencia | 2.4 GHz banda ISM |
| Voltaje de operación | 3.3 V – 5 V DC |
| Consumo | ≈ 30 mA durante transmisión |
| Distancia efectiva | Hasta 10 metros |
| Salida de audio | Estéreo L/R mediante pines |
| Relación señal-ruido | > 75 dB |
| Control integrado | Funciones Play/Pause según versión |
| Interfaz | Pines de soldadura directa |
| Compatibilidad | Arduino, ESP32, Raspberry Pi |
| Chip interno | DSP de audio Bluetooth integrado |
| Indicadores | LED integrado para estado |
| Aplicaciones | Audio inalámbrico, parlantes, proyectos multimedia |
| Temperatura de operación | -10 °C a 60 °C |
| Dimensiones | ≈ 42 × 36 mm |
