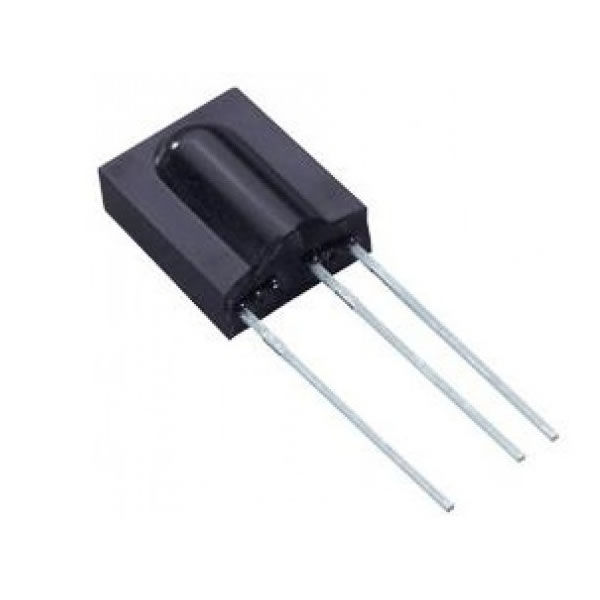

TSOP1738 Sensor Infrarrojo 3 Pines 38KHz
[TSOP1738] TSOP1738 Sensor Infrarrojo 3 Pines 38KHz
Referencia Interna:
TSOP1738
TSOP1738 – Receptor Infrarrojo de 38 kHz para Control Remoto
El TSOP1738 es un receptor infrarrojo altamente sensible diseñado para decodificar señales moduladas a 38 kHz, siendo uno de los dispositivos más utilizados en sistemas de control remoto y aplicaciones electrónicas de detección IR. Incorpora filtros ópticos, amplificación interna y un demodulador que entrega una señal digital limpia y estable incluso en ambientes con luz ambiental intensa. Su tamaño compacto y excelente inmunidad al ruido lo convierten en la opción preferida para televisores, automatización doméstica, robots y proyectos educativos donde se requiera recibir comandos IR con fiabilidad. Es compatible con protocolos comunes como NEC, Sony y Philips, facilitando su integración en microcontroladores como Arduino o ESP32.
Especificaciones Técnicas
| Tipo de dispositivo | Receptor infrarrojo demodulado |
|---|---|
| Modelo | TSOP1738 |
| Frecuencia de recepción | 38 kHz |
| Voltaje de operación | 2.7V – 5.5V DC |
| Salida | Digital activa en bajo |
| Alcance típico | Hasta 10 metros según control |
| Ángulo de recepción | ≈ 90° |
| Inmunidad a ruido | Alta, filtrado óptico y eléctrico |
| Consumo | Muy bajo, ideal para sistemas portátiles |
| Protocolos compatibles | NEC, Sony, Philips y similares |
| Montaje | 3 pines, instalación directa en PCB |
| Aplicaciones | Control remoto, robótica, automatización |
| Temperatura de trabajo | -25 °C a 85 °C |
