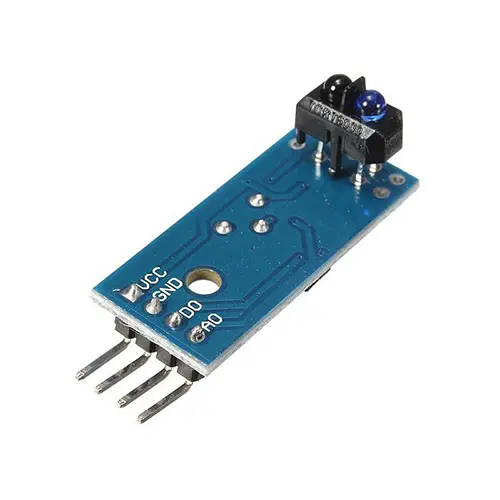

TCRT5000 Sensor Óptico Reflectivo Salida Transistor
[TCRT5000] TCRT5000 Sensor Óptico Reflectivo Salida Transistor
Referencia Interna:
TCRT5000
TCRT5000 – Sensor Óptico Reflectivo Infrarrojo para Proximidad y Seguimiento de Línea
El TCRT5000 es un sensor reflectivo infrarrojo ampliamente utilizado en robótica y automatización básica debido a su capacidad para detectar objetos, proximidad o contrastes entre superficies claras y oscuras. Está compuesto por un diodo emisor IR y un fototransistor alineados para que la luz reflejada active la salida según la superficie detectada. Es ideal para robots seguidores de línea, encoders simples, barreras ópticas y sistemas de conteo, ofreciendo tiempos de respuesta rápidos y alta sensibilidad. Su tamaño compacto facilita la integración en proyectos educativos, sistemas electrónicos domésticos y prototipos industriales ligeros que requieren detección sin contacto.
Especificaciones Técnicas
| Tipo de dispositivo | Sensor óptico reflectivo IR |
|---|---|
| Modelo | TCRT5000 |
| Emisor | LED infrarrojo integrado |
| Receptor | Fototransistor de alta sensibilidad |
| Distancia de detección | 0.2 mm a 15 mm según superficie |
| Longitud de onda | ≈ 950 nm |
| Voltaje LED IR | 1.2V – 1.5V típico |
| Corriente LED | ≈ 20 mA típico |
| Voltaje del fototransistor | 5V máx. en uso típico |
| Tiempo de respuesta | Muy rápido, apto para conteo |
| Carcasa | Plástico negro para aislamiento óptico |
| Aplicaciones | Línea, proximidad, barreras ópticas |
| Montaje | PCB o estructuras personalizadas |
