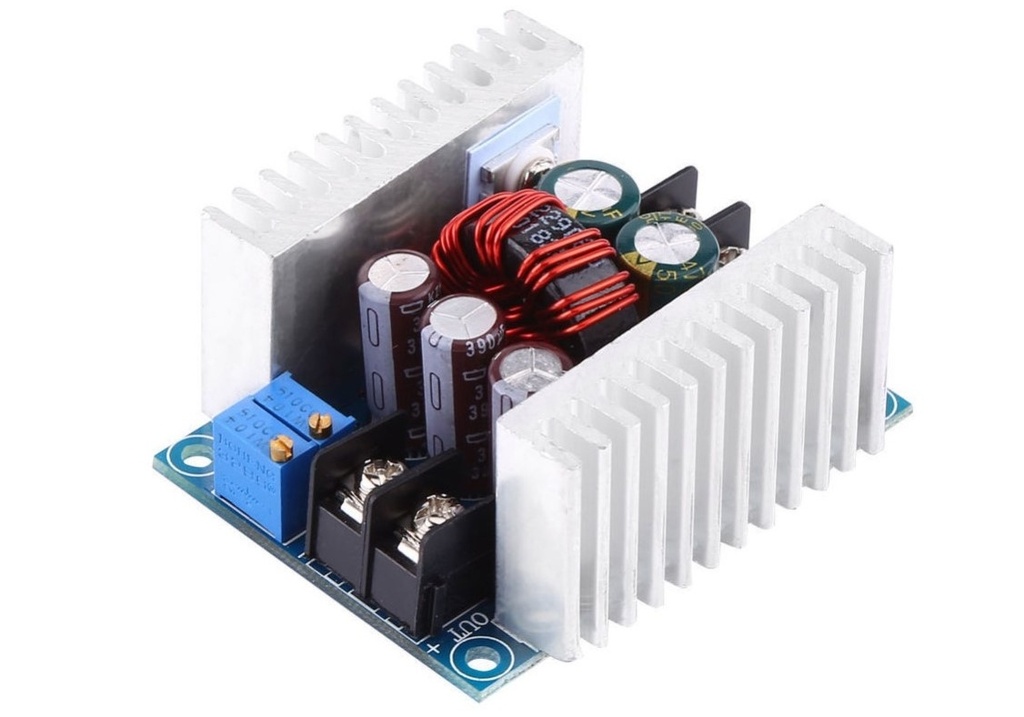

Convertidor reductor de voltaje CC-CC SZBK07 de 300W y 20A con LM5116
[SZBK07] Convertidor reductor de voltaje CC-CC SZBK07 de 300W y 20A con LM5116
Referencia Interna:
SZBK07
SZBK07 – Conversor DC-DC Buck 300W 20A con Control CC/CV
El SZBK07 es un convertidor reductor DC-DC (buck) de alta potencia, capaz de entregar hasta 300W y 20A con control de voltaje y corriente constante (CC/CV). Admite un amplio rango de entrada, típicamente de 6V a 40V DC, y genera una salida ajustable desde aproximadamente 1.2V hasta 36V mediante potenciómetros independientes. Es ideal para usarse como fuente ajustable, cargador de baterías, driver para LEDs de alta potencia y etapa de regulación en proyectos de electrónica de potencia. Su diseño robusto y la alta eficiencia lo hacen adecuado para aplicaciones de laboratorio, robótica, sistemas automotrices y soluciones de energía DIY.
Especificaciones Técnicas
| Tipo de dispositivo | Convertidor DC-DC reductor (buck) |
|---|---|
| Modelo | SZBK07 |
| Topología | Step-down con control CC/CV |
| Voltaje de entrada | 6V – 40V DC (10V–40V recomendado) |
| Voltaje de salida | 1.2V – 36V DC ajustable |
| Corriente de salida | 0A – 20A (≈15A recomendado continuo) |
| Potencia máxima | Hasta 300W con disipación adecuada |
| Modo de trabajo | Voltaje constante y corriente constante |
| Eficiencia | Hasta ≈96–97% según condiciones de carga |
| Ajuste de voltaje | Potenciómetro multivuelta de precisión |
| Ajuste de corriente | Potenciómetro dedicado para limitar corriente |
| Refrigeración | Requiere disipador y posible ventilador a alta carga |
| Dimensiones aproximadas | ≈ 60 mm x 53 mm x 30 mm |
| Aplicaciones | Fuentes, cargadores, driver LED, proyectos DIY |
