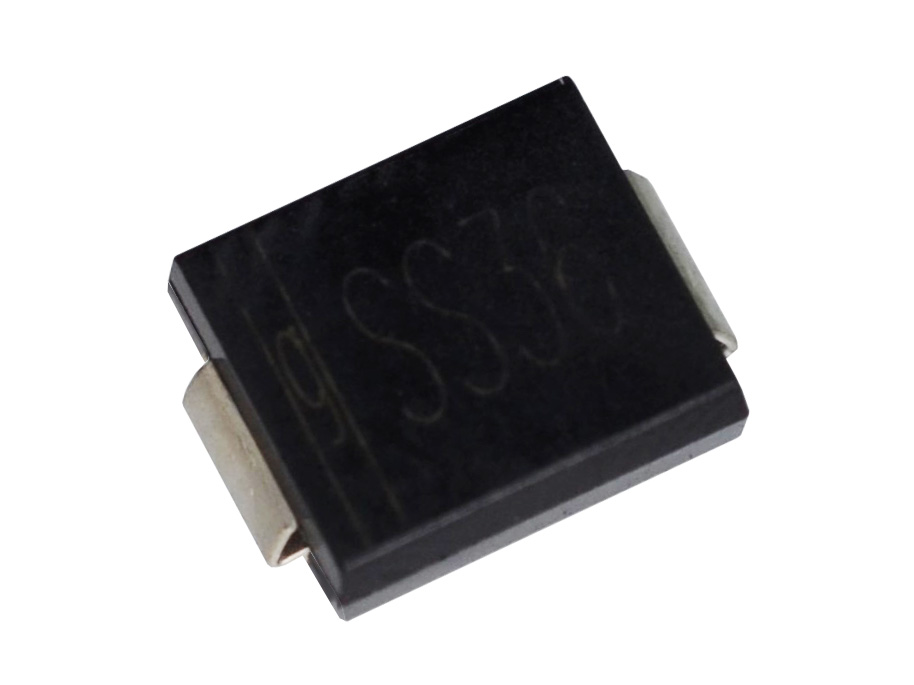

SS36-E3 Diodo Schottky 60V 3A encapsulado DO-214AB SMD

[SS36-E3] SS36-E3 Diodo Schottky 60V 3A encapsulado DO-214AB SMD

https://electrofranko.com/web/image/product.template/3006/image_1920?unique=26c16e0

S/ 1.00 1.0 PEN S/ 1.00

S/ 1.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: SS36-E3

Diodo Schottky SMD - SS36-E3 (3A / 60V)

El SS36-E3 es un rectificador de barrera Schottky de alto rendimiento, optimizado para aplicaciones de montaje superficial donde la eficiencia energética es prioritaria. Gracias a su tecnología de barrera Schottky, este diodo ofrece una conmutación ultra rápida y una caída de voltaje en sentido directo significativamente menor que los diodos convencionales, lo que se traduce en una menor generación de calor y una mayor duración de la batería en dispositivos portátiles.

Encapsulado en el estándar industrial DO-214AB (SMC), el SS36-E3 es ideal para su uso en fuentes de alimentación conmutadas, inversores de alta frecuencia y como diodo de libre circulación (freewheeling). Su diseño robusto y su cumplimiento con las normativas RoHS (serie E3) aseguran una integración confiable en procesos de ensamblaje automatizados.

Especificaciones Técnicas

Tipo de diodoSchottky Barrier Rectifier
Modelo / SerieSS36-E3 (Vishay o equivalente)
Corriente Directa (\( I_{F(AV)} \))3.0 A
Voltaje Inverso Pico (\( V_{RRM} \))60 V
EncapsuladoDO-214AB (SMC)
Caída de Voltaje Directo (\( V_F \))0.75 V máx. @ 3.0A
Corriente de Pico (\( I_{FSM} \))100 A (Pico de 8.3ms)
Temperatura de Unión-65 °C a +150 °C
Tiempo de recuperaciónExtremadamente rápido (ns)
Grado de cumplimientoRoHS / Lead-free (E3)
Diodo Schottky SS36-E3 SMC SMD

Aplicaciones Principales

  • • Convertidores DC/DC: Rectificación de salida en reguladores step-up y step-down de alta frecuencia.
  • • Protección contra Polaridad Inversa: Evita daños en circuitos si la batería o fuente se conecta erróneamente.
  • • Diodos de Libre Circulación (Freewheeling): Protección de MOSFETs y transistores en cargas inductivas (motores, relés).
  • • Fuentes de Alimentación Conmutadas: Mejora de la eficiencia en etapas de rectificación secundaria.
  • • Cargadores de Batería: Ideal para sistemas de carga solar y dispositivos móviles por su bajo consumo.
  • • Gestión de Energía: Circuitos de "O-ring" para conmutación automática entre múltiples fuentes de energía.

Documentación Técnica

Para conocer las curvas de capacitancia y las dimensiones exactas del footprint para el diseño de su PCB, descargue el datasheet oficial.

Descargue el Datasheet (PDF)
