SRD05-X1PCB Modulo de 1 Rele 5VDC 10A para Arduino y MCUs Low Level Triger
[SRD05-X1PCB] SRD05-X1PCB Modulo de 1 Rele 5VDC 10A para Arduino y MCUs Low Level Triger
Referencia Interna:
SRD05-X1PCB

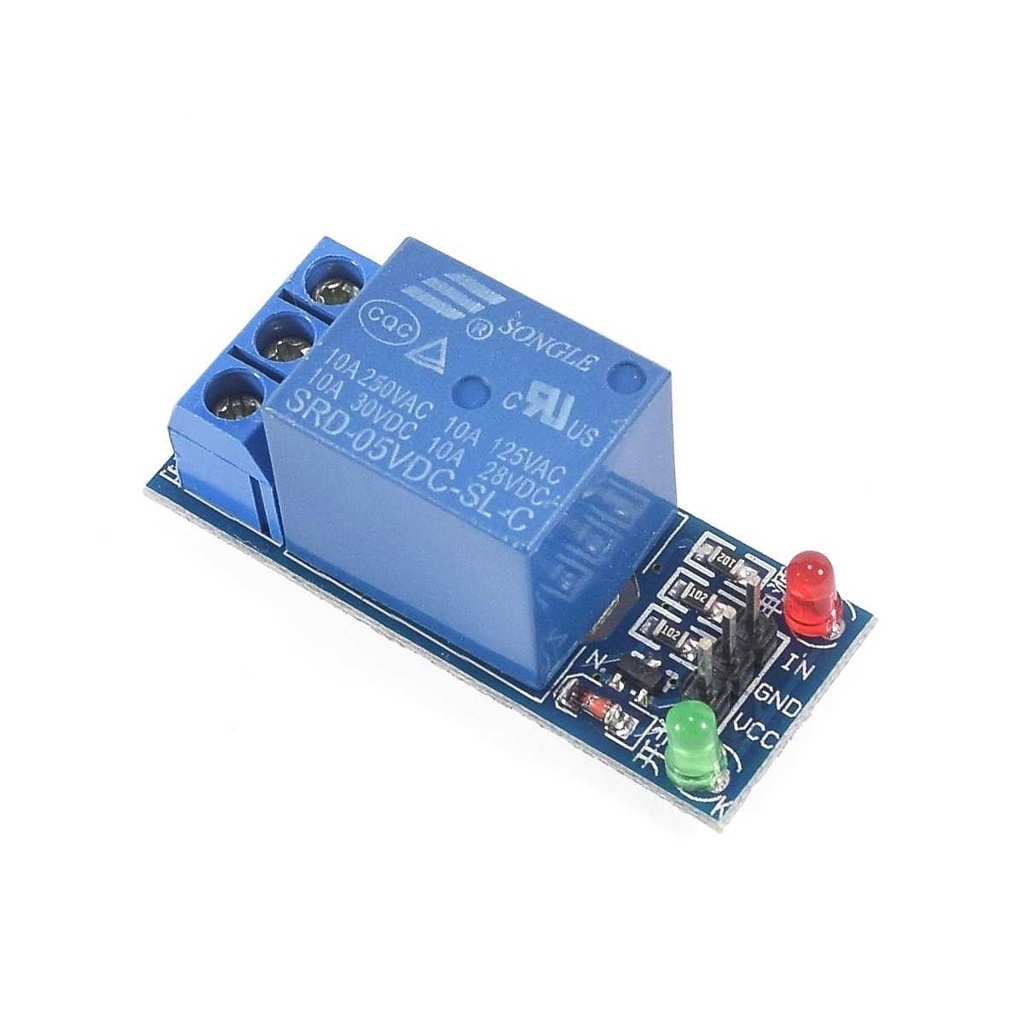

Módulo Relé SRD05-X1PCB de 5V
El SRD05-X1PCB es un módulo basado en el relé electromecánico SRD-05VDC-SL-C, ideal para controlar cargas AC o DC desde microcontroladores de bajo voltaje. Ofrece una bobina de 5V, alta confiabilidad, buena capacidad de conmutación y aislamiento eléctrico entre la etapa lógica y la de potencia. Es ampliamente utilizado en proyectos de automatización, domótica, control de dispositivos, módulos de potencia y sistemas educativos donde se requiere activar equipos eléctricos mediante señales digitales.
Especificaciones Técnicas
| Tipo de módulo | Relé electromecánico en PCB |
|---|---|
| Modelo | SRD05-X1PCB |
| Relé interno | SRD-05VDC-SL-C |
| Voltaje de bobina | 5 V DC |
| Corriente de bobina | ~70 mA |
| Tipo de contacto | SPDT (1 polo, cambio) |
| Capacidad de carga | 10 A a 250 V AC / 10 A a 30 V DC |
| Resistencia de contacto | < 100 mΩ |
| Aislamiento | 1,500 VAC entre bobina y contactos |
| Tiempo de activación | ≤ 10 ms |
| Tiempo de liberación | ≤ 5 ms |
| Material del contacto | Aleación de plata |
| Vida mecánica | > 10,000,000 ciclos |
| Vida eléctrica | > 100,000 ciclos |
| Montaje | PCB con terminales reforzados |
| Temperatura de operación | -40 °C a 70 °C |
| Dimensiones | 32 × 26 × 18 mm aprox. |
| Aplicaciones | Control de cargas, automatización, domótica |
