Diodo Schottky 5a. 60 v.
[SR560] Diodo Schottky 5a. 60 v.
Referencia Interna:
SR560

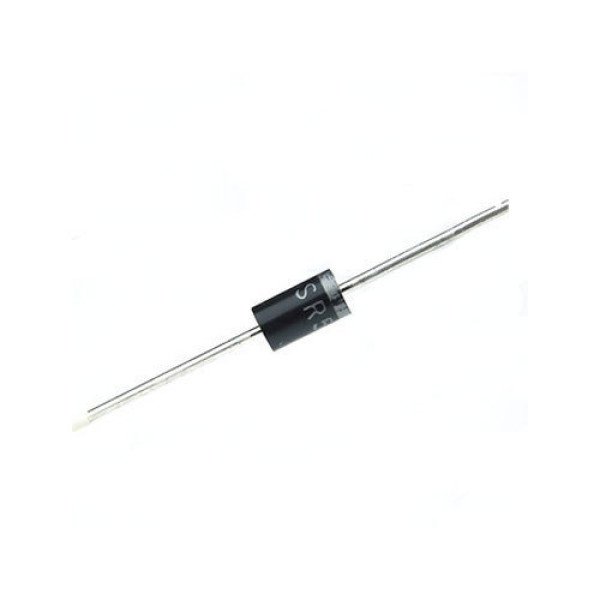

Diodo Schottky de Potencia 5 A - SR560
El SR560 es un diodo rectificador de barrera Schottky de alto rendimiento, optimizado para aplicaciones que requieren una alta capacidad de conducción de corriente y una disipación de calor mínima. Al ser un diodo Schottky, destaca por su conmutación ultra veloz y una caída de tensión directa muy baja en comparación con los rectificadores convencionales.
Soporta una corriente continua de hasta 5 A y voltajes inversos de hasta 60 V, lo que lo convierte en una pieza clave para cargadores de baterías, paneles solares y convertidores de potencia de alta eficiencia.
Especificaciones Técnicas
| Tipo de dispositivo | Diodo Schottky Barrier Rectifier |
|---|---|
| Modelo | SR560 (Serie SR520 - SR5100) |
| Encapsulado | DO-201AD (Plástico de alta resistencia) |
| Voltaje inverso máximo \( (V_{RRM}) \) | 60 V |
| Corriente promedio directa \( (I_{F(AV)}) \) | 5.0 A |
| Caída de voltaje directa \( (V_F) \) | ≈ 0.70 V @ 5 A |
| Corriente de pico (Surge) | 150 A (pico de 8.3 ms) |
| Tecnología | Bajas pérdidas / Alta eficiencia |
| Temperatura de operación | -65 °C a +150 °C |
| Tipo de montaje | Through‑Hole (THT) |
| Polaridad | Banda de color indica el Cátodo |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del SR560 para conocer los límites de disipación de potencia y las dimensiones exactas del encapsulado DO-201AD.
Descargue su Datasheet (PDF)
