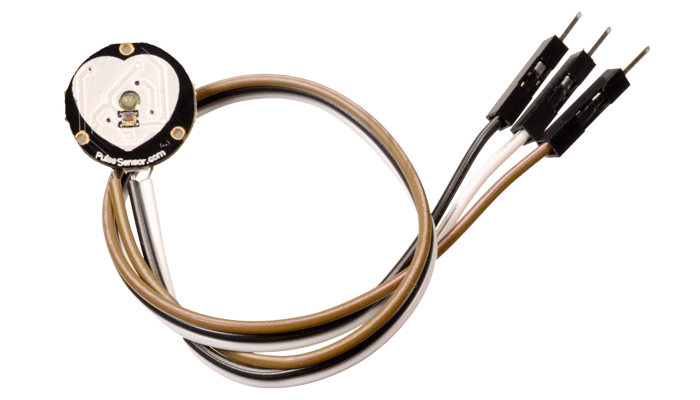

Sensor de Pulso Fotoeléctrico / Ritmo Cardíaco SP-203
El SP-203 es un sensor de pulso fotoeléctrico diseñado para medir el ritmo cardíaco mediante la variación de la luz reflejada en el tejido. Utiliza un LED y un fototransistor que captan los cambios de volumen sanguíneo en el dedo o lóbulo de la oreja, generando una señal analógica lista para ser acondicionada y procesada por Arduino u otros microcontroladores. Es ideal para proyectos biomédicos básicos, monitores de frecuencia cardíaca didácticos, wearables experimentales y sistemas de demostración en laboratorios educativos. Su diseño compacto, bajo consumo y facilidad de uso lo hacen perfecto para estudiantes, makers y desarrolladores que deseen trabajar con mediciones fisiológicas de manera sencilla.
Especificaciones Técnicas
| Tipo de dispositivo | Sensor de pulso fotoeléctrico |
|---|---|
| Modelo | SP-203 |
| Principio de medición | Fotopletismografía por reflexión |
| Elemento óptico | LED emisor y fototransistor receptor |
| Voltaje de operación | 3.3 V – 5 V DC |
| Salida de señal | Analógica proporcional a variaciones de flujo sanguíneo |
| Rango típico de frecuencia | 30 – 240 pulsaciones por minuto (aprox.) |
| Compatibilidad | Arduino, ESP32, ESP8266, STM32, otros MCU |
| Método de uso | Aplicación en dedo, mano o lóbulo de oreja |
| Tipo de conexión | Pines o conector de tres hilos |
| Señal de salida | Requiere filtrado y amplificación para lectura estable |
| Consumo | Bajo consumo adecuado para sistemas portátiles |
| Aplicaciones principales | Medición de ritmo cardíaco y proyectos biomédicos didácticos |
| Dimensiones | Módulo compacto apto para integrar en wearables |
| Condiciones de operación | Uso en interiores, libre de luz directa intensa |
| Recomendación de filtrado | Uso de filtros pasa-bajo y promediado por software |
| Interfaz típica | Lectura mediante entrada analógica de microcontrolador |
