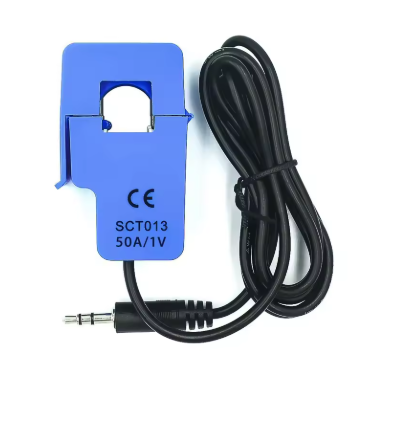

SCT013-50A1V Sensor de Corriente no Invasivo AC 50Amp / 1 Voltio. Con cable de Salida.
[SCT013-50A1V] SCT013-50A1V Sensor de Corriente no Invasivo AC 50Amp / 1 Voltio. Con cable de Salida.
Referencia Interna:
SCT013-50A1V
Transformador de Corriente SCT013-50A1V – 50 A / 1 V RMS
El SCT013-50A1V es un transformador de corriente (CT) de tipo abierto, diseñado para medir corriente alterna hasta 50 A con salida en voltaje de 1 V RMS. Permite realizar monitoreo de consumo eléctrico, medición de carga en motores, paneles solares, instalaciones domésticas o industriales, mediante conexión a ADC de microcontroladores o tarjetas de medición. Su diseño compacto, seguridad y aislamiento lo hacen adecuado para sistemas de monitoreo, dataloggers, medición de energía y proyectos de eficiencia energética.
Especificaciones Técnicas
| Tipo de dispositivo | Transformador de corriente (CT) abierto |
|---|---|
| Modelo | SCT013-50A1V |
| Corriente máxima | 50 A AC |
| Salida nominal | 1 V RMS por 50 A |
| Relación de transformación | 50 A → 1 V |
| Carga recomendada | ≥ 1 kΩ |
| Frecuencia de operación | 50 / 60 Hz |
| Precisión | ±2 % típico (en rango medio) |
| Aislamiento eléctrico | Primario aislado de secundario |
| Uso | Medición de corriente, monitoreo, energía |
| Compatibilidad | Arduino, ESP32, ADC externo, medidor de energía |
