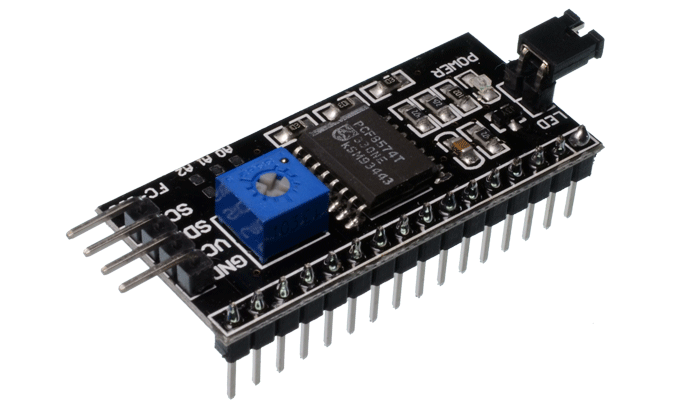

PCF8574-LCD Modulo Expansión con PCF8574 de LCD a I2C - HFK-212
[PCF8574-LCD] PCF8574-LCD Modulo Expansión con PCF8574 de LCD a I2C - HFK-212
Referencia Interna:
PCF8574-LCD
Módulo Expansor I2C PCF8574
El PCF8574 es un expansor de entradas y salidas digitales a través del bus I2C, ideal para aumentar la cantidad de pines disponibles en microcontroladores como Arduino, ESP32, ESP8266 y STM32. Proporciona 8 pines de E/S independientes, configurables como entradas o salidas, y permite conectar múltiples módulos en el mismo bus modificando su dirección I2C. Se utiliza ampliamente en proyectos con pantallas LCD, teclados matriciales, automatización, domótica y sistemas donde se requieren más pines digitales de forma eficiente.
Especificaciones Técnicas
| Tipo de módulo | Expansor de E/S digital por I2C |
|---|---|
| Modelo | PCF8574 |
| Pines de E/S | 8 pines bidireccionales |
| Protocolo | I2C (SDA / SCL) |
| Rango de dirección I2C | 0x20 a 0x27 (configurable) |
| Voltaje de operación | 2.5 V a 5.5 V DC |
| Corriente por pin | 25 mA máx. |
| Consumo propio | Muy bajo (ultra-low power) |
| Velocidad I2C | 100 kHz (estándar) |
| Compatibilidad lógica | 3.3 V y 5 V |
| Interrupt (INT) | Salida para señal de cambio en pines |
| Configuración de pines | A0, A1, A2 para dirección |
| Salida push-pull | No requiere resistencias externas |
| Temp. de trabajo | -40 °C a 85 °C |
| Dimensiones | 35 × 22 mm aprox. |
| Compatibilidad | Arduino, ESP32, ESP8266, STM32 |
| Aplicaciones | Expansión de pines, LCD, teclados |
