Decodificador de Tono Circuito Integrado

S/ 4.50 4.5 PEN S/ 4.50

S/ 4.50

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: NE567P

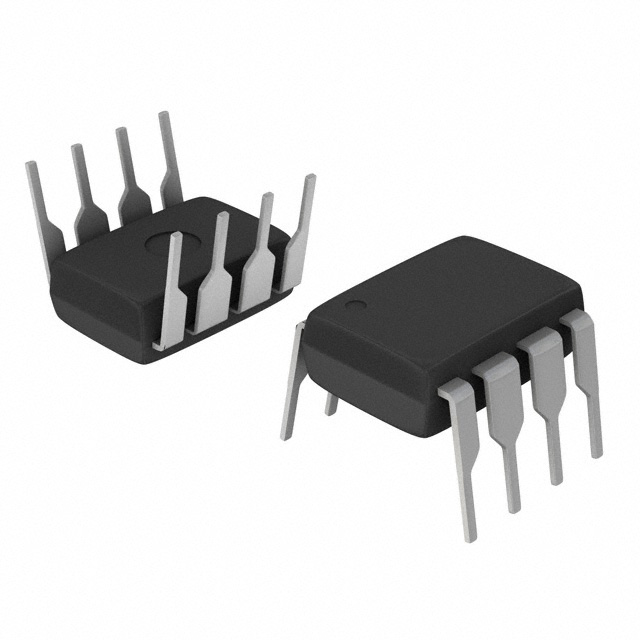

Detector de Fase / Decodificador de Frecuencia PLL - NE567P

El NE567P es un circuito integrado PLL (Phase-Locked Loop) diseñado para la detección y decodificación de señales de frecuencia. Es ampliamente utilizado en sistemas de comunicación, control remoto y modulación FSK. Su alta estabilidad, amplio rango de frecuencias y sensibilidad lo hacen ideal para demoduladores de tono, decodificadores de señal y sistemas de control por audiofrecuencia. Proporciona una respuesta precisa y confiable incluso en entornos ruidosos.

Especificaciones Técnicas

Tipo de dispositivo	Detector de fase / PLL decodificador
Encapsulado	DIP-8
Tensión de alimentación	4.75 V a 9 V
Frecuencia de operación	0.01 Hz a 500 kHz
Rango de captura	±10% de la frecuencia central
Voltaje de salida	0.2 V (bajo) / 4.5 V (alto)
Corriente de salida	10 mA máximo
Consumo típico	8 mA
Sensibilidad de entrada	20 mV típico
Distorsión armónica	0.3% típico
Temperatura de operación	0 °C a +70 °C
Aplicaciones principales	Decodificadores de tono, FSK, control remoto, comunicaciones

Usos Comunes del NE567P

• Decodificación de frecuencia: Reconocimiento de señales de tono o audio controladas por PLL.
• Modulación FSK: Utilizado en sistemas de comunicación y transmisión de datos.
• Control remoto por sonido: Detecta frecuencias específicas para activar dispositivos.
• Instrumentación electrónica: Medición y análisis de frecuencias variables.
• Sistemas de alarma: Activación mediante detección de tonos acústicos o eléctricos.
• Automatización: Sincronización y control por frecuencia en procesos industriales.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del NE567P con curvas de frecuencia, sensibilidad y respuesta dinámica.

Descargue su Datasheet (PDF)
