TIMER DUAL, CIRCUITO INTEGRADO

S/ 2.50 2.5 PEN S/ 2.50

S/ 2.50

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: NE556-SMD

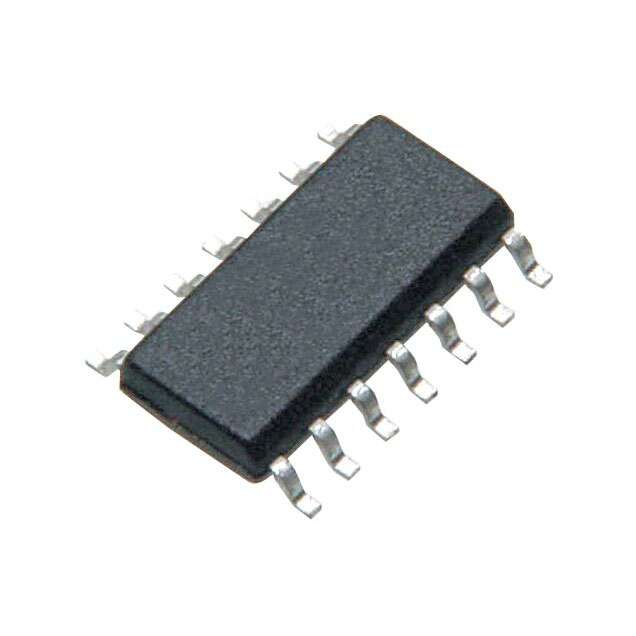

Doble Temporizador Multivibrador SMD - NE556

El NE556-SMD es un circuito integrado que contiene dos temporizadores tipo 555 independientes en un solo encapsulado SMD. Permite generar señales de retardo, oscilación y control de pulsos en aplicaciones electrónicas compactas. Su precisión, versatilidad y facilidad de uso lo convierten en una excelente opción para temporizadores, generadores PWM, detectores de pulsos y sistemas de control automático en formato de montaje superficial.

Especificaciones Técnicas

Tipo de dispositivo	Doble temporizador (Dual 555)
Encapsulado	SOIC-14 (SMD)
Tensión de alimentación	4.5 V a 15 V
Corriente típica	6 mA
Frecuencia máxima	500 kHz
Corriente de salida	200 mA por canal
Tensión de salida alta	Vcc - 1.5 V
Tensión de salida baja	0.3 V típico
Disipación máxima	300 mW
Temperatura de operación	0 °C a +70 °C
Número de temporizadores	2 independientes
Aplicaciones principales	Osciladores, temporizadores, control de pulsos y PWM

Usos Comunes del NE556-SMD

• Generador de pulsos: Creación de trenes de señal para control digital o analógico.
• Temporizador dual: Retardo y control de secuencias en sistemas electrónicos automáticos.
• Control PWM: Modulación de ancho de pulso en motores o LED de potencia.
• Detección de pulsos: Aplicado en sincronización y conteo de señales rápidas.
• Osciladores astables: Generación de onda cuadrada en circuitos lógicos o de audio.
• Montaje SMD: Ideal para equipos compactos con limitación de espacio.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del NE556-SMD con curvas de temporización y ejemplos de aplicación.

Descargue su Datasheet (PDF)
