PUENTE DE DIODOS DE 35AMP 700VRMST TAIWAN
[KBPC3510] PUENTE DE DIODOS DE 35AMP 700VRMST TAIWAN
Referencia Interna:
KBPC3510

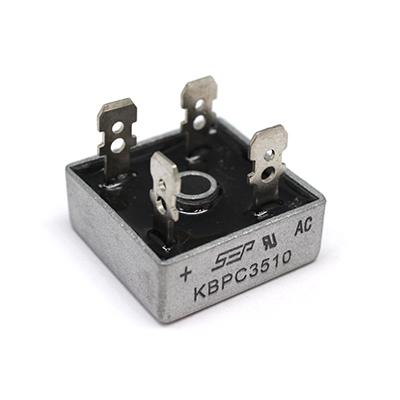

Puente Rectificador de Alta Potencia - KBPC3510 (35A)
El KBPC3510 es un puente rectificador monofásico de alta capacidad, diseñado para aplicaciones que exigen máxima robustez y fiabilidad en la conversión de energía. Este dispositivo puede manejar una corriente de salida de hasta 35 Amperios y soportar tensiones inversas de pico de hasta 1000 Voltios, lo que lo convierte en una solución ideal para entornos industriales de alto rendimiento.
Su característica principal es su encapsulado metálico cuadrado, el cual está diseñado para ofrecer una transferencia térmica excepcional cuando se monta sobre un disipador de calor. Equipado con terminales tipo "Faston" (espada), el KBPC3510 permite conexiones seguras y de baja resistencia, esenciales para manejar corrientes elevadas en fuentes de alimentación pesadas y cargadores industriales.
Especificaciones Técnicas
| Tipo de dispositivo | Puente Rectificador Monofásico de Potencia |
|---|---|
| Modelo | KBPC3510 |
| Corriente Directa (\( I_{O} \)) | 35 A (Con disipador adecuado) |
| Voltaje Inverso Pico (\( V_{RRM} \)) | 1000 V |
| Encapsulado | KBPC (Metálico con orificio central) |
| Corriente de sobrecarga (\( I_{FSM} \)) | 400 A (Pico de 8.3ms) |
| Caída de Voltaje Directo (\( V_F \)) | 1.1 V @ 17.5A (Por elemento) |
| Terminales | Tipo Faston / Conexión de Soldadura |
| Temperatura de Operación | -55 °C a +150 °C |
| Aislamiento Eléctrico | Carcasa aislada (2500V Voltaje de aislamiento) |
Documentación y Ficha Técnica
Descargue el datasheet oficial para consultar los requisitos de disipación de calor (\( R_{\theta JC} \)) y las dimensiones precisas para el montaje en panel del KBPC3510.
Descargue su Datasheet (PDF)
