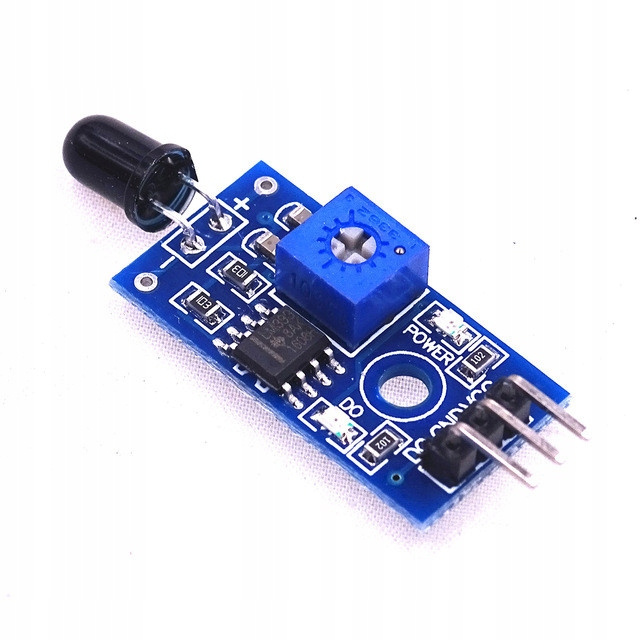

HW-072 Modulo de Sensor de Flama / Llama por Infrarrojo, Módulo de Detección de Fuego
[HW-072] HW-072 Modulo de Sensor de Flama / Llama por Infrarrojo, Módulo de Detección de Fuego
Referencia Interna:
HW-072
Sensor de Flama Infrarroja HW-072
El HW-072 es un sensor infrarrojo diseñado para detectar la presencia de flama mediante la lectura de radiación IR emitida por el fuego. Emplea un fotodiodo IR de alta sensibilidad junto con un comparador LM393, permitiendo salida analógica y digital ajustable por potenciómetro. Es ideal para sistemas de alarma contra incendios, robótica, detección de fuego a distancia, proyectos educativos y automatización industrial. Su rápido tiempo de respuesta y bajo consumo lo convierten en un módulo confiable y fácil de integrar en cualquier proyecto.
Especificaciones Técnicas
| Tipo de sensor | Detector infrarrojo de flama |
|---|---|
| Modelo | HW-072 |
| Rango espectral | 760 nm – 1100 nm |
| Voltaje de operación | 3.3 V – 5 V |
| Salida digital | DO mediante comparador LM393 |
| Salida analógica | A0 proporcional a intensidad IR |
| Distancia de detección | Hasta ~80 cm dependiendo de la flama |
| Ángulo de detección | Aproximadamente 60° |
| Sensibilidad | Ajustable mediante potenciómetro |
| Indicadores LED | Power (ON) y DO (detector) |
| Sensor óptico | Fotodiodo IR de alta sensibilidad |
| Protección lumínica | Filtro IR para reducir luz visible |
| Corriente de operación | < 20 mA típica |
| Dimensiones | ~ 32 × 15 mm |
| Compatibilidad | Arduino, ESP32, Raspberry Pi, STM32 |
| Aplicaciones | Detección de fuego y seguridad |
