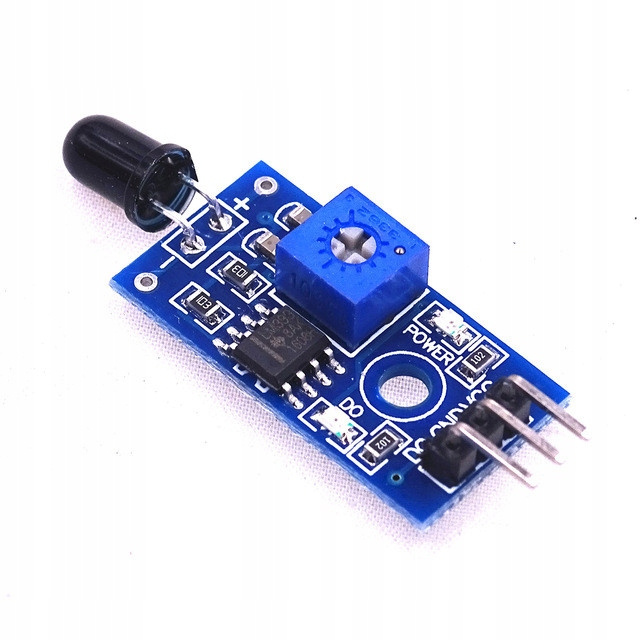

Módulo Sensor de Llama HW-072
Detección infrarroja de llama con salidas analógica y digital.
El HW-072 utiliza un fotodiodo infrarrojo y comparador LM393 para responder a radiación característica de llamas. Proporciona AO proporcional y DO con umbral regulable.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3,3 a 5,5 V CC |
| Banda espectral | 760 a 1100 nm |
| Salidas | AO y DO TTL |
| Ángulo aproximado | 60° |
| Alcance orientativo | Hasta 80 cm según llama |
| Consumo típico | 15 mA |
| Compatibilidad | Arduino; Raspberry Pi con ADC para AO |
| Características adicionales | Valor |
|---|---|
| Comparador | LM393 |
| Umbral | Potenciómetro ajustable |
| Indicadores | Alimentación y activación |
| Lógica habitual | DO activo en bajo |
| Pines | VCC, GND, DO y AO |
| Aplicaciones | Aviso experimental de llama |
Ventajas y aplicaciones
Integración sencilla: Su interfaz permite incorporarlo a prototipos electrónicos con conexiones claras y componentes externos mínimos durante el desarrollo.
Formato compacto: El tamaño reducido facilita instalarlo dentro de robots, equipos educativos y mecanismos con espacio disponible limitado.
Respuesta práctica: Entrega información útil para automatización, supervisión o control cuando trabaja dentro de sus condiciones eléctricas especificadas.
Compatibilidad amplia: Puede emplearse con Arduino y otras plataformas, adaptando alimentación, niveles lógicos e interfaz cuando resulte necesario.
Aplicaciones educativas: Permite estudiar principios de sensado, adquisición y programación mediante experiencias repetibles y proyectos funcionales de bajo costo.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo presenta la señal principal del producto para comprobar cableado antes de incorporarlo a una aplicación mayor.
const byte AO=A0,DO=2;
void setup(){Serial.begin(9600);pinMode(DO,INPUT);}
void loop(){Serial.print(analogRead(AO));Serial.print(" | ");Serial.println(digitalRead(DO)?"normal":"llama");delay(250);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple HW-072?
HW-072 proporciona la función descrita mediante su principio físico y entrega una señal utilizable dentro de sus límites eléctricos especificados.
2. ¿Qué alimentación necesita?
Debe utilizarse exactamente la tensión indicada en las especificaciones, compartiendo tierra con el controlador y evitando invertir la polaridad de conexión.
3. ¿Cómo debe instalarse?
Debe fijarse sin esfuerzos sobre sus terminales, manteniendo conexiones cortas, aislamiento adecuado y una ubicación compatible con el fenómeno medido.
4. ¿Qué factores afectan el funcionamiento?
La alimentación, temperatura, ruido eléctrico, montaje y condiciones ambientales pueden modificar la respuesta; conviene evaluar el conjunto dentro de su aplicación final.
5. ¿Es compatible con Arduino Uno?
Sí. Utiliza la interfaz descrita y una biblioteca compatible cuando el ejemplo la requiere, respetando siempre la alimentación especificada en.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, respetando 3,3 V en GPIO y agregando ADC o adaptación de nivel cuando la interfaz del módulo lo requiera.
7. ¿Necesita calibración o ajuste?
Cuando incorpora umbral o entrega una magnitud relativa, debe ajustarse y validarse usando referencias apropiadas para el intervalo operativo requerido.
8. ¿Cómo se compara con un sensor de humo MQ-2?
HW-072 detecta radiación infrarroja de llama; MQ-2 responde químicamente a humo y gases combustibles mediante un elemento calentado en proyectos.
9. ¿En qué difiere de un detector UV?
Este módulo observa infrarrojo cercano; un detector ultravioleta responde a otra banda y puede ofrecer comportamiento diferente ante interferencias ambientales.
10. ¿Sirve como alarma de incendio certificada?
No. Puede apoyar prototipos educativos, pero la protección real exige detectores certificados, instalación normativa, mantenimiento y redundancia apropiados en proyectos.
