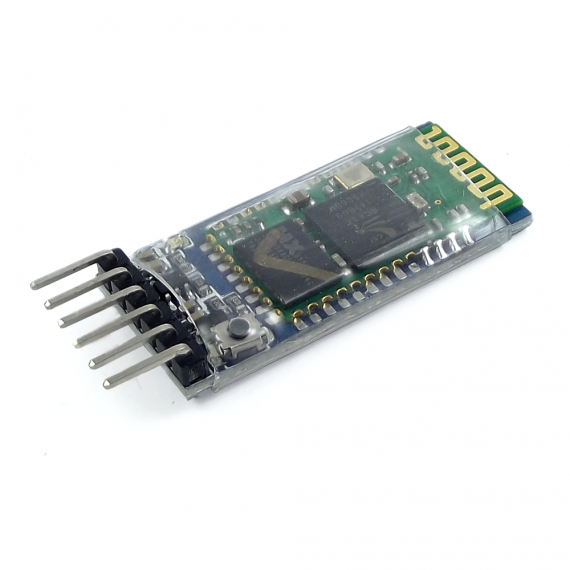

HC-05 Modulo Bluetooth Original Serial (Maestro / Esclavo) con Botón
[HC-05] HC-05 Modulo Bluetooth Original Serial (Maestro / Esclavo) con Botón
Referencia Interna:
HC-05
Módulo Bluetooth Clásico HC-05
El HC-05 es un módulo Bluetooth clásico diseñado para comunicación serie inalámbrica entre microcontroladores, computadoras y dispositivos móviles. Puede trabajar en modos maestro y esclavo, utilizando el perfil SPP para emular un puerto serie transparente. Es ampliamente usado en domótica, robótica, automatización y proyectos didácticos gracias a su bajo costo, buena estabilidad y fácil configuración mediante comandos AT. Es compatible con plataformas como Arduino, ESP32, STM32, PIC y otros sistemas embebidos modernos.
Especificaciones Técnicas
| Tipo de módulo | Bluetooth Clásico serie |
|---|---|
| Modelo | HC-05 |
| Versión Bluetooth | 2.0 + EDR |
| Modo de operación | Maestro y esclavo configurable |
| Protocolo | SPP (Serial Port Profile) |
| Voltaje de operación | 3.6 V a 6 V DC |
| Comunicación serial | UART, velocidad típica 9600 bps |
| Rango de baudios | 1200 a 1382400 bps (configurable) |
| Comandos AT | Soportados para configuración avanzada |
| Potencia RF | Clase 2 (≈ 4 dBm) |
| Alcance típico | Hasta 10 m en espacio abierto |
| Sensibilidad RX | Aproximadamente -80 dBm |
| Frecuencia de trabajo | Banda ISM 2.4 GHz |
| Indicadores LED | Estado de enlace y alimentación |
| Dimensiones | ≈ 28 × 15 mm (sin base) |
| Compatibilidad | Arduino, ESP32, STM32, PIC, etc. |
| Aplicaciones | Comunicación serie inalámbrica y control remoto |
Información Adicional
Próximamente disponible el video del módulo HC-05 mostrando su conexión, configuración AT y ejemplos de uso.
Ver en YouTubeDescargar Datasheet (PDF)
