  3. GEN-NE555 Módulo Generador de Pulso NE555 – Generador de Señal de Onda Cuadrada 5–12V Ajustable [GEN-NE555] GEN-NE555 Módulo Generador de Pulso NE555 – Generador de Señal de Onda Cuadrada 5–12V Ajustable

GEN-NE555 Módulo Generador de Pulso NE555 – Generador de Señal de Onda Cuadrada 5–12V Ajustable

[GEN-NE555] GEN-NE555 Módulo Generador de Pulso NE555 – Generador de Señal de Onda Cuadrada 5–12V Ajustable

https://electrofranko.com/web/image/product.template/55108/image_1920?unique=bb49c44

S/ 9.00 9.0 PEN S/ 9.00

S/ 9.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: GEN-NE555

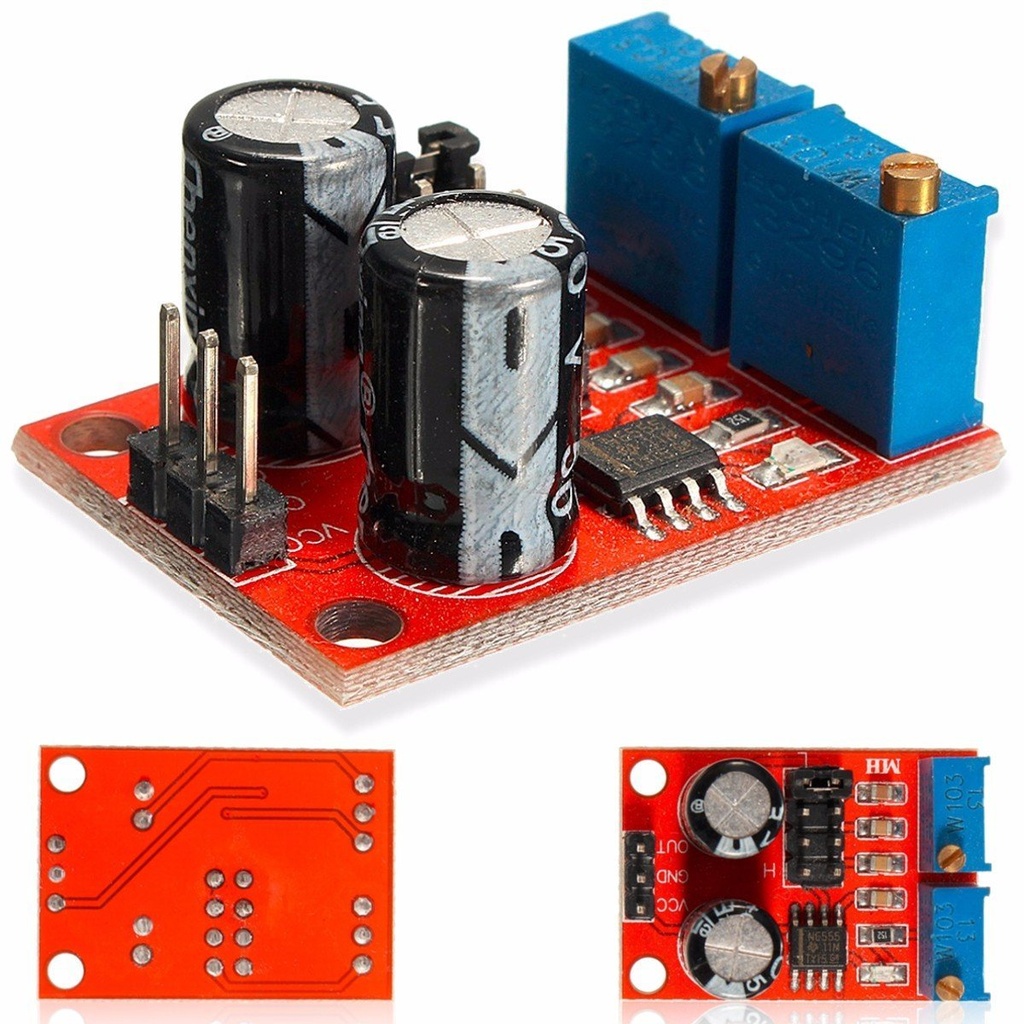

Módulo Generador de Pulsos PWM NE555 (Ajustable)

Módulo compacto basado en el icónico timer NE555 para generación de señales de onda cuadrada, frecuencia y ciclo de trabajo ajustables.

El Módulo Generador de Pulsos NE555 es una herramienta esencial para laboratorios de electrónica, diseñada para generar señales de onda cuadrada (PWM) de manera autónoma. A diferencia de las implementaciones discretas en protoboard, este módulo compacto incluye potenciómetros multivuelta de precisión para ajustar tanto la frecuencia como el ciclo de trabajo (Duty Cycle) de forma independiente. Es la solución ideal para pruebas de motores paso a paso, control de servos, generación de relojes de sincronización, pruebas de circuitos lógicos y cualquier aplicación que requiera una señal de pulsos variable sin necesidad de un microcontrolador.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Operación5V a 15V DC
Chip ControladorNE555 Timer IC
Señal de SalidaOnda cuadrada (PWM)
Ajuste de FrecuenciaMediante potenciómetros integrados
Ajuste de Ciclo (Duty Cycle)Variable mediante potenciómetro
Corriente de Salida~15-30 mA (Ideal para excitación de drivers)
Parámetro Físico / EstructuraRango / Valor Oficial
Factor de FormaMódulo compacto con pines de conexión
Indicador visualLED indicador de señal de salida
DimensionesFormato optimizado para integración en prototipos
Temperatura Operativa-10°C a +70°C
Aplicaciones PrincipalesPruebas de servos, drivers de motores, señales de reloj, PWM
ConexiónPines macho estándar 2.54 mm

Ventajas Clave del Generador NE555

• Operación Independiente (Hardware Puro): No requiere programación ni microcontroladores, funcionando de manera estable y continua inmediatamente al aplicar energía.

• Ajustes de Precisión: Sus potenciómetros permiten un control fino tanto de la frecuencia como del ciclo de trabajo, ideal para tareas de calibración.

• Diseño Compacto y Versátil: Su reducido tamaño y facilidad de conexión lo hacen perfecto para añadir señales de prueba en cualquier circuito de control o diseño de potencia.

El módulo cuenta con pines de entrada de alimentación (VCC, GND) y un pin de salida dedicado (OUT) que entrega la señal de onda cuadrada.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Alimentación del módulo
Esquema 3: Conexión de señal a la carga
Esquema 2: Ajuste de frecuencia y duty
Esquema 4: Monitoreo visual de señal
Guía Esencial de Conexión y Montaje de Hardware: Conecte la fuente de alimentación (5-15V) a los pines **VCC** y **GND**. La señal de pulsos resultante se obtiene en el pin **OUT**. Utilice los potenciómetros a bordo para ajustar la frecuencia de oscilación y el ancho de pulso según su aplicación.
1. ¿Por qué usar este módulo generador NE555 en lugar de generar una señal PWM mediante el código de un Arduino?
Este módulo es una solución de hardware independiente. A diferencia de un Arduino, no consume recursos de procesamiento, no requiere escribir ni depurar código, y mantiene una señal estable y continua incluso si el microcontrolador principal se bloquea o necesita reiniciarse.
2. ¿Qué ventajas ofrece este módulo sobre la construcción de un circuito oscilador con un cristal de cuarzo?
Un oscilador de cristal genera una frecuencia fija rígida. El generador NE555 permite modificar tanto la frecuencia como el ciclo de trabajo (Duty Cycle) de forma dinámica, lo cual es fundamental para el control de velocidad de motores o brillo de LEDs.
3. ¿Cuál es el rango de voltaje operativo del módulo?
Funciona con un voltaje de entrada comprendido entre 5V y 15V DC.
4. ¿Cómo se ajusta la frecuencia de los pulsos?
La frecuencia se ajusta directamente girando uno de los potenciómetros integrados en la placa.
5. ¿Cuál es la corriente máxima de salida del pin OUT?
La corriente de salida típica es de unos 15-30 mA, suficiente para disparar la entrada de control (GATE) de la mayoría de drivers de potencia o transistores MOSFET.
6. ¿Puedo conectar un motor de corriente continua directamente a la salida del módulo?
No directamente. La corriente de salida es baja. Debes conectar el pin OUT a la entrada de un driver de potencia o transistor MOSFET que maneje la corriente del motor.
7. ¿Es adecuado para aplicaciones de alta frecuencia?
El NE555 es excelente para frecuencias bajas y medias. Para aplicaciones de muy alta frecuencia, es recomendable considerar osciladores de cristal o chips dedicados más rápidos.
8. ¿Qué indica el LED incluido en la placa?
El LED indica visualmente la presencia de la señal en el pin de salida, permitiendo verificar rápidamente si el módulo está oscilando.
9. ¿El ciclo de trabajo (Duty Cycle) es ajustable?
Sí, el ciclo de trabajo se puede ajustar mediante el segundo potenciómetro, permitiendo variar el ancho del pulso.
10. ¿Cuáles son los usos más comunes para este generador?
Sus usos frecuentes incluyen generar relojes de prueba para circuitos lógicos, controlar velocidad de servos o motores paso a paso mediante drivers, y probar componentes electrónicos PWM.
▶ Video demostrativo 📄 Hoja de Datos
