Diodo Zener 1W DO-41

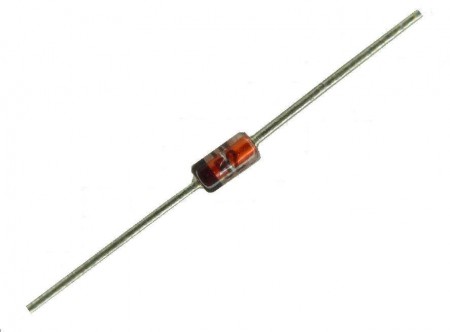

[DZ-1W DO-41] Diodo Zener 1W DO-41
Referencia Interna:
DZ-1W DO-41
Diodo Zener de 1W - Serie 1N47xx (DO-41)
El Diodo Zener de 1W es un componente de regulación de tensión diseñado para aplicaciones que demandan una disipación de energía superior a la de los diodos estándar de pequeña señal. Gracias a su robusto encapsulado DO-41, este dispositivo puede manejar corrientes de regulación más elevadas sin comprometer su estabilidad térmica.
Es ampliamente utilizado para proporcionar voltajes de referencia precisos y como barrera de protección contra sobretensiones en circuitos de potencia media, fuentes de alimentación lineales y sistemas de control industrial que operan en entornos exigentes.
Especificaciones Técnicas
| Tipo de dispositivo | Diodo Zener de Potencia Media |
|---|---|
| Potencia nominal (\( P_D \)) | 1.0 W (1000 mW) |
| Encapsulado | DO-41 (Plástico/Vidrio pasivado) |
| Rango de Voltaje (\( V_Z \)) | 3.3V a 100V (según modelo 1N47xx) |
| Tolerancia estándar | \(\pm 5\%\) (Sufijo "A") |
| Corriente de pico inversa | Alta capacidad de absorción |
| Temperatura de operación | -65 °C a +200 °C |
| Tipo de montaje | Through‑Hole (THT) |
| Resistencia Zener (\( Z_{ZT} \)) | Baja (Mejor regulación) |
| Polaridad | Cátodo indicado por la banda |
Consultar tabla de modelos (Datasheet)
Descarga la hoja de datos para seleccionar el voltaje Zener específico de la serie 1N47xx (desde el 1N4728A de 3.3V hasta el 1N4764A de 100V).
