ARD-WS10 Sensor de Nivel de agua para ARDUINO
[ARD-WS10] ARD-WS10 Sensor de Nivel de agua para ARDUINO
Referencia Interna:
ARD-WS10

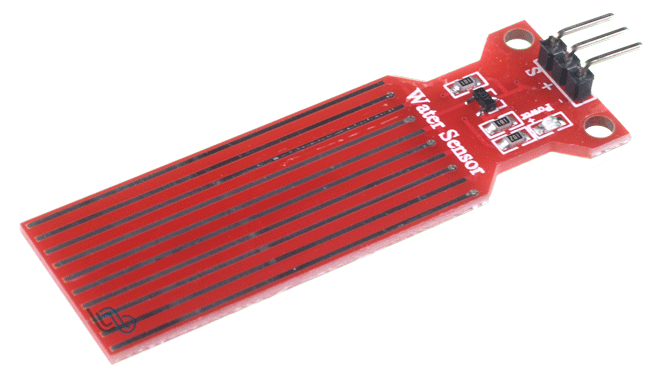

Sensor de Nivel de Agua ARD-WS10
Placa conductiva para detectar presencia y nivel relativo de agua.
El ARD-WS10 utiliza pistas conductoras expuestas que cambian su resistencia cuando aumenta el área mojada. Su salida analógica permite estimar un nivel relativo de agua o lluvia en proyectos educativos, alarmas de fugas y automatización básica.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 3 a 5 V CC |
| Consumo | Menor de 20 mA |
| Principio | Conductividad entre pistas expuestas |
| Salida | Analógica |
| Área sensible | Aproximadamente 40 × 16 mm |
| Longitud del módulo | Aproximadamente 62 mm en formato habitual |
| Interfaz | S, + y − |
| Compatibilidad | Arduino Uno; Raspberry Pi mediante ADC externo |
| Características adicionales | Valor |
|---|---|
| Lectura | Nivel relativo, no altura calibrada |
| Respuesta | Aumenta según área mojada y conductividad |
| Uso | Fugas, lluvia y nivel aproximado |
| Material | PCB con electrodos metálicos expuestos |
| Mantenimiento | Limpiar y secar después del uso |
| Limitación | La electrólisis produce corrosión durante exposición energizada |
Ventajas y aplicaciones
Detección directa: Las pistas expuestas responden rápidamente cuando agua conductora cubre una parte de la superficie sensible del módulo.
Nivel relativo sencillo: La salida analógica permite comparar estados seco, húmedo y mojado después de calibrarlos con el recipiente utilizado.
Consumo reducido: Demanda menos de 20 mA y puede energizarse solamente durante la lectura para disminuir corrosión y consumo total.
Aplicaciones preventivas: Puede activar avisos tempranos ante fugas, derrames o acumulación de agua en bandejas y pequeños depósitos experimentales.
Integración económica: Se conecta a una entrada analógica sin bibliotecas, convertidores digitales ni circuitos externos complejos para pruebas básicas.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo alimenta brevemente el sensor desde D7, toma una lectura y lo apaga. Calibra los umbrales con el agua real.
const int ENERGIA=7, SENAL=A0;
void setup(){Serial.begin(9600);pinMode(ENERGIA,OUTPUT);digitalWrite(ENERGIA,LOW);}
void loop(){
digitalWrite(ENERGIA,HIGH);delay(10);
int nivel=analogRead(SENAL);
digitalWrite(ENERGIA,LOW);
Serial.print("Nivel relativo: ");Serial.println(nivel);
delay(1000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué mide el ARD-WS10?
Detecta presencia y área mojada sobre sus pistas, produciendo una lectura relativa que puede relacionarse experimentalmente con un nivel de agua.
2. ¿Entrega centímetros de profundidad?
No. La señal depende del área sumergida, conductividad, geometría y orientación; debe calibrarse dentro del recipiente utilizado en el proyecto.
3. ¿Puede quedar sumergido continuamente?
No es recomendable. El agua y la corriente producen electrólisis y corrosión, modificando la superficie y reduciendo progresivamente su vida útil.
4. ¿Cómo se reduce la corrosión?
Aliméntalo solamente durante cada medición, limita el tiempo mojado, limpia las pistas y sécalo completamente después de utilizar el sensor.
5. ¿Es compatible con Arduino Uno?
Sí. Su salida se conecta a una entrada analógica y puede alimentarse temporalmente desde un pin digital de manera controlada.
6. ¿Es compatible con Raspberry Pi?
Necesita un ADC externo porque Raspberry Pi no posee entradas analógicas integradas para capturar la señal continua del sensor también.
7. ¿Detecta cualquier líquido?
Solo líquidos suficientemente conductores. Aceites y agua muy pura pueden generar una respuesta débil o nula aunque cubran las pistas.
8. ¿Cómo se compara con ARD-RDS?
ARD-WS10 integra pistas alargadas para nivel relativo; ARD-RDS utiliza un panel separado con comparador y salida digital ajustable en proyectos.
9. ¿En qué difiere de un flotador?
El sensor resistivo no tiene partes móviles pero se corroe; un flotador utiliza movimiento mecánico y normalmente entrega un contacto binario.
10. ¿Puede controlar una bomba directamente?
No. Arduino debe interpretar la lectura y accionar la bomba mediante relé, MOSFET o controlador dimensionado para su corriente y tensión.
