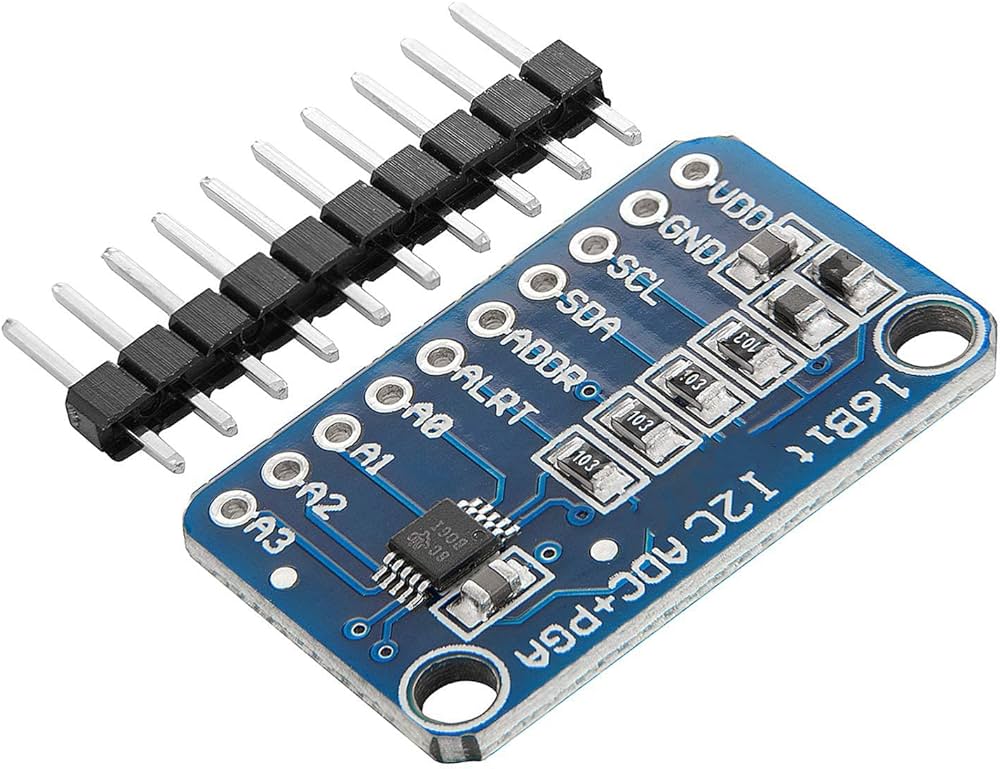

Módulo ADS1115 I2C de 16 Bits, 4 Canales
[ADS1115-PCB] Módulo ADS1115 I2C de 16 Bits, 4 Canales
Referencia Interna:
ADS1115-PCB
ADS1115-PCB – Convertidor A/D 16 Bits, 4 Canales, Interfaz I2C
El ADS1115-PCB es un módulo basado en el convertidor analógico–digital ADS1115 de 16 bits, ideal para ampliar entradas analógicas de alta resolución en proyectos con Arduino, ESP32, Raspberry Pi y otros microcontroladores. Ofrece hasta cuatro canales de entrada simples o dos diferenciales, con ganancia programable (PGA) y múltiples rangos de medición. Utiliza interfaz I2C configurable mediante pines de dirección, permitiendo conectar varios dispositivos en el mismo bus. Es especialmente útil en aplicaciones de adquisición de datos, sensores de baja señal, instrumentación y sistemas donde se requiere precisión superior a la de los ADC internos.
Especificaciones Técnicas
| Tipo de dispositivo | Convertidor analógico–digital (ADC) de precisión |
|---|---|
| Modelo | ADS1115-PCB |
| Resolución | 16 bits |
| Número de canales | 4 entradas simples u 2 diferenciales |
| Interfaz | I2C (SDA, SCL) |
| Voltaje de operación | 2.0V – 5.5V DC |
| Rango de entrada analógica | Hasta ±6.144V con PGA adecuado |
| Ganancia programable (PGA) | Configuración por software en varios rangos |
| Velocidad de muestreo | Hasta 860 muestras por segundo |
| Modos de conversión | Modo continuo y modo por disparo |
| Direcciones I2C | Configurables mediante pin ADDR |
| Compatibilidad | Arduino, ESP, Raspberry Pi, STM32 |
| Montaje | Módulo PCB con pines solderables |
| Aplicaciones | Medición precisa, sensores, adquisición de datos |
