Módulo Sensor ECG AD8232

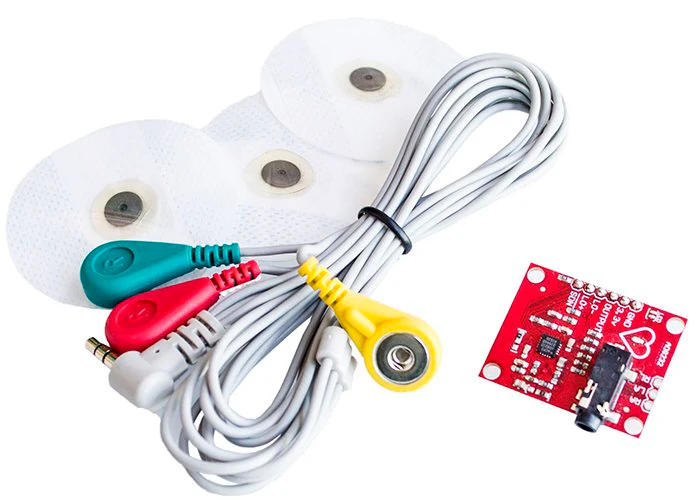

El AD8232 es un módulo sensor de ECG (electrocardiograma) diseñado para medir la actividad eléctrica del corazón y obtener una señal analógica limpia y amplificada. Es ideal para proyectos biomédicos, monitoreo de frecuencia cardíaca, demostraciones educativas y prototipos de instrumentación. Incorpora filtrado analógico, amplificación instrumental y detección de desconexión de electrodos, facilitando la integración con microcontroladores como Arduino, ESP32, PIC y STM32. Su formato en PCB con conectores para cables ECG y terminales tipo pin permite una conexión rápida, segura y confiable en prácticas de laboratorio y proyectos de investigación básica.
Especificaciones Técnicas
| Tipo de dispositivo | Módulo sensor ECG / frecuencia cardíaca |
|---|---|
| Modelo | AD8232 |
| Voltaje de alimentación | 3.3 V a 5.5 V DC |
| Salida | Señal analógica ECG |
| Rango de señal | Aproximadamente 0 a 3.3 V (dependiendo de VCC) |
| Banda de frecuencia útil | ≈ 0.5 Hz a 40 Hz (ECG básico) |
| Filtros integrados | Pasa-altas, pasa-bajas y filtrado de línea |
| Detección de electrodos | Función de leads-off incorporada |
| Consumo de corriente | Bajo, apto para equipos portátiles |
| Conectores ECG | Header para cable de tres electrodos |
| Interfaz con microcontrolador | Salida analógica a entrada ADC |
| Protección | Diseño con referencia y filtrado analógico |
| Temperatura de operación | -20 °C a 70 °C aprox. |
| Montaje | PCB con pines estándar tipo Arduino |
| Compatibilidad | Arduino, ESP32, STM32, PIC, etc. |
| Aplicaciones | Biomédica, enseñanza, investigación y demos de instrumentación |
