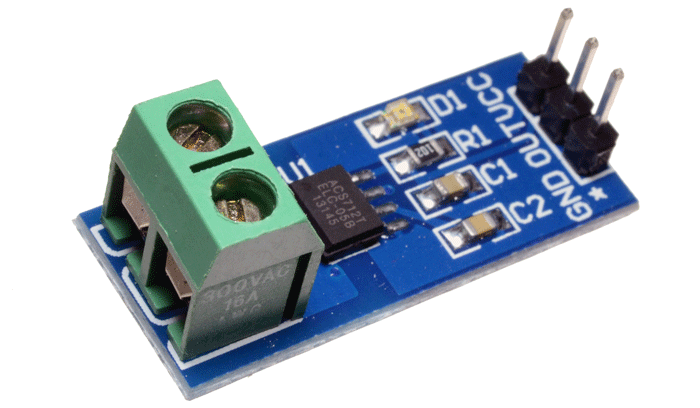

ACS712-20 Modulo Sensor de Corriente de Efecto Hall de 20 Amperios
[ACS712-20PCB] ACS712-20 Modulo Sensor de Corriente de Efecto Hall de 20 Amperios
Referencia Interna:
ACS712-20PCB
Sensor de Corriente ACS712-20PCB
El ACS712-20PCB es un sensor de corriente basado en efecto Hall diseñado para medir corrientes de hasta ±20 A con alta precisión y excelente estabilidad. Su salida analógica proporcional permite una lectura directa por microcontroladores como Arduino, ESP32, PIC y STM32 sin requerir aislamiento adicional. Viene integrado en una placa PCB que incluye terminales reforzadas, filtrado básico y pines estándar, facilitando su instalación en fuentes de alimentación, controladores de motores y sistemas de monitoreo. Su aislamiento galvánico interno garantiza seguridad al medir líneas de corriente, siendo ideal para proyectos educativos, sistemas solares, mediciones industriales y aplicaciones de control en tiempo real.
Especificaciones Técnicas
| Tipo de sensor | Efecto Hall analógico |
|---|---|
| Modelo | ACS712-20PCB |
| Rango de medición | ±20 A |
| Sensibilidad | 100 mV/A |
| Voltaje de alimentación | 5 V DC |
| Salida | Analógica proporcional a la corriente |
| Aislamiento galvánico | 2.1 kV RMS |
| Ruido típico | Bajo, apto para mediciones de potencia |
| Tiempo de respuesta | 5 µs típico |
| Impedancia de salida | Baja, óptima para conversión ADC |
| Offset en reposo | ≈ 2.5 V (mitad de VCC) |
| Temperatura de operación | -40 °C a 85 °C |
| Terminales de corriente | Borneras reforzadas para alta carga |
| Montaje | PCB con pines estándar |
| Compatibilidad | Arduino, ESP, PIC, STM32, AVR |
| Aplicaciones | Fuentes, motores, energía solar y monitoreo industrial |
