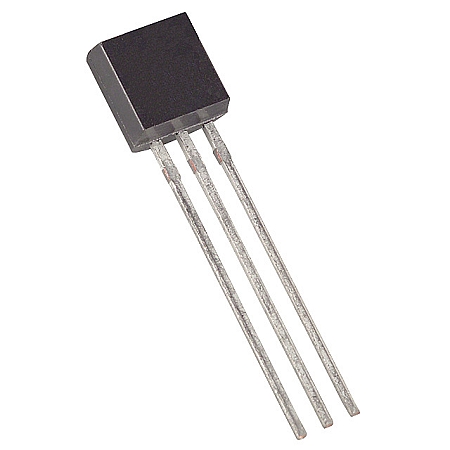

2SC1815 Transistor C1815 NPN 50V 0,15A TO-92
[2SC1815] 2SC1815 Transistor C1815 NPN 50V 0,15A TO-92
Referencia Interna:
2SC1815
Transistor NPN de Propósito General - 2SC1815
El 2SC1815 es un transistor BJT NPN de propósito general, muy usado en preamplificadores de audio, etapas de señal, osciladores, pequeños drivers y conmutación ligera. Es apreciado por su bajo ruido (en muchas versiones) y buena ganancia para señales pequeñas. Comúnmente se encuentra en encapsulado TO-92 (THT) y también existe en variantes equivalentes SMD según fabricante.
Especificaciones Técnicas (Típicas)
| Tipo | Transistor BJT NPN (propósito general / audio) |
|---|---|
| Modelo | 2SC1815 |
| Encapsulado | TO-92 / TO-92L (según fabricante) |
| Tensión \(V_{CEO}\) | ≈ 50 V (típico) |
| Corriente \(I_C\) máx. | ≈ 150 mA (típico) |
| Potencia \(P_D\) | ≈ 400 mW (típico; depende de encapsulado/ambiente) |
| Ganancia \(h_{FE}\) | Clasificada por grupos (p. ej. O / Y / GR / BL según fabricante) |
| Frecuencia \(f_T\) | ≈ 80 a 150 MHz (típico; depende de versión) |
| Aplicaciones | Audio (bajo ruido), señal pequeña, drivers ligeros |
Pinout: en muchos 2SC1815 (TO-92) japoneses, mirando la cara plana con patas hacia abajo, el orden suele ser E–C–B. Pero hay versiones/clones con diferente pinout, así que confirme en el datasheet o con medición antes de montar.
Equivalentes comunes (orientativos): BC547/BC548 (Europa) o 2N3904 (USA) pueden funcionar en algunas aplicaciones, pero compare siempre \(V_{CEO}\), \(I_C\), \(h_{FE}\), ruido y pinout (BC547 suele ser C–B–E).
Documentación Técnica (Datasheet)
Consulte el datasheet del 2SC1815 para confirmar el grupo de ganancia (O/Y/GR/BL), pinout según fabricante, curvas de ruido, límites térmicos y condiciones de prueba.
Descargue su Datasheet (PDF)
