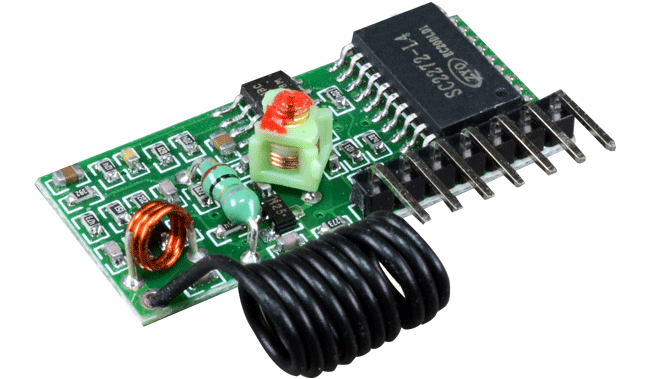

Módulo Receptor RF 2272 en SMD
[2272M4SMDPCB] Módulo Receptor RF 2272 en SMD
Referencia Interna:
2272M4SMDPCB
Módulo Receptor RF 2272 – 315 MHz, 4 Canales, SMD
El 2272M4SMDPCB es un módulo receptor de radiofrecuencia diseñado para la recepción y decodificación de señales inalámbricas en la banda de 315 MHz. Incorpora el decodificador PT2272-M4 en formato SMD, ofreciendo cuatro salidas digitales de tipo momentáneo que permanecen activas únicamente mientras se recibe una señal válida desde el transmisor compatible. Su diseño compacto facilita la integración en equipos electrónicos de espacio reducido, siendo adecuado para automatización, domótica y sistemas de control remoto inalámbrico.
Especificaciones Técnicas
| Tipo de módulo | Receptor RF con decodificador integrado |
|---|---|
| Modelo | 2272M4SMDPCB |
| Frecuencia de operación | 315 MHz |
| Circuito integrado | PT2272-M4 (SMD) |
| Tipo de modulación | ASK / OOK |
| Voltaje de alimentación | 5 V DC |
| Salidas digitales | 4 canales independientes (D0–D3) |
| Modo de salida | Momentáneo (activo mientras recibe señal) |
| Pin de validación | VT (indicador de recepción válida) |
| Encapsulado | SMD montado en módulo PCB |
| Compatibilidad | Transmisores PT2262 y controles 315 MHz |
| Consumo típico | Bajo, adecuado para operación continua |
| Temperatura de operación | -20 °C a 70 °C |
| Montaje | Integración directa en equipos compactos |
| Aplicaciones | Domótica, control remoto y automatización |
