Módulo Receptor RF 2272 en DIP M4
[2272M4DIPPCB] Módulo Receptor RF 2272 en DIP M4
Referencia Interna:
2272M4DIPPCB

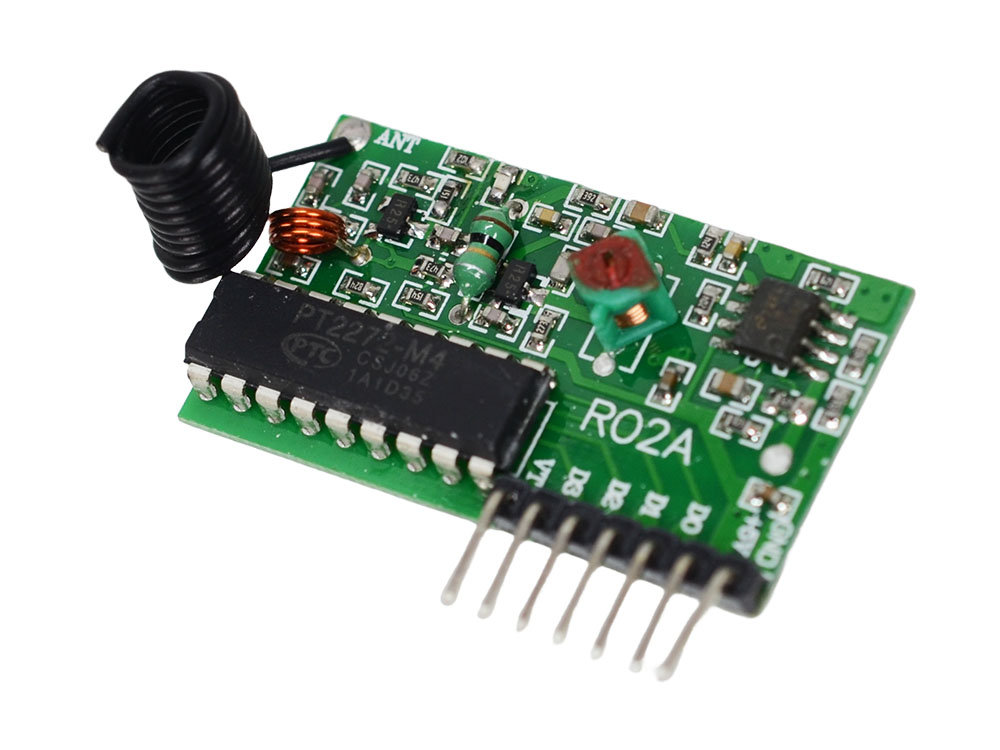

Módulo Receptor RF 2272 – 315 MHz, 4 Canales, DIP
El 2272M4DIPPCB es un módulo receptor de radiofrecuencia diseñado para la recepción y decodificación de señales inalámbricas en la banda de 315 MHz. Integra el circuito decodificador tipo PT2272-M4, el cual proporciona cuatro salidas digitales momentáneas que se activan únicamente mientras se mantiene presionado el botón del transmisor compatible. Este módulo permite implementar sistemas de control remoto sin necesidad de microcontroladores, facilitando su uso en automatización, control de accesos y activación remota de dispositivos electrónicos.
Especificaciones Técnicas
| Tipo de módulo | Receptor RF con decodificador integrado |
|---|---|
| Modelo | 2272M4DIPPCB |
| Frecuencia de operación | 315 MHz |
| Circuito integrado | PT2272-M4 |
| Tipo de modulación | ASK / OOK |
| Voltaje de alimentación | 5 V DC |
| Salidas digitales | 4 canales independientes (D0–D3) |
| Modo de salida | Momentáneo (activo mientras recibe señal) |
| Pin de validación | VT (indicador de recepción válida) |
| Encapsulado | DIP montado en módulo PCB |
| Compatibilidad | Transmisores PT2262 y controles 315 MHz |
| Consumo típico | Bajo, adecuado para sistemas continuos |
| Temperatura de operación | -20 °C a 70 °C |
| Montaje | Fácil integración en protoboard o PCB |
| Aplicaciones | Control remoto, automatización y domótica |
