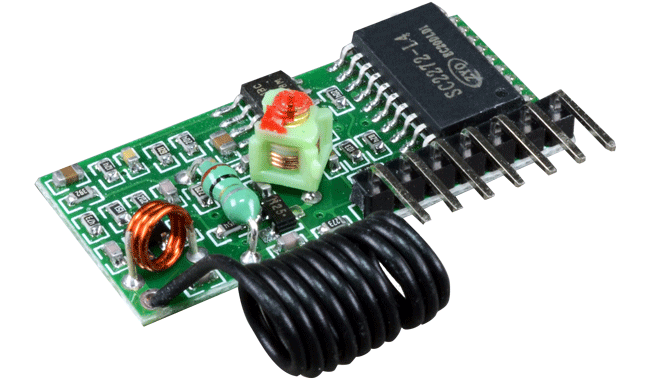

Módulo Receptor RF 2272 en SMD
[2272L4SMDPCB] Módulo Receptor RF 2272 en SMD
Referencia Interna:
2272L4SMDPCB
Módulo Receptor RF 2272 – 315 MHz, 4 Canales, Latch, SMD
El 2272L4SMDPCB es un módulo receptor de radiofrecuencia diseñado para la recepción y decodificación de señales inalámbricas en la banda de 315 MHz. Incorpora el decodificador PT2272-L4 en formato SMD, el cual proporciona cuatro salidas digitales de tipo enclavado, manteniendo su estado activo incluso después de finalizar la transmisión. Este comportamiento lo hace ideal para sistemas donde se requiere conmutación estable sin necesidad de mantener presionado el transmisor.
Especificaciones Técnicas
| Tipo de módulo | Receptor RF con decodificador integrado |
|---|---|
| Modelo | 2272L4SMDPCB |
| Frecuencia de operación | 315 MHz |
| Circuito integrado | PT2272-L4 (SMD) |
| Tipo de modulación | ASK / OOK |
| Voltaje de alimentación | 5 V DC |
| Salidas digitales | 4 canales independientes (D0–D3) |
| Modo de salida | Enclavado (latch, mantiene estado) |
| Pin de validación | VT (indicador de recepción válida) |
| Encapsulado | SMD montado en módulo PCB |
| Compatibilidad | Transmisores PT2262 y controles 315 MHz |
| Consumo típico | Bajo, adecuado para operación continua |
| Temperatura de operación | -20 °C a 70 °C |
| Montaje | Integración directa en equipos compactos |
| Aplicaciones | Conmutación remota, domótica y control eléctrico |
