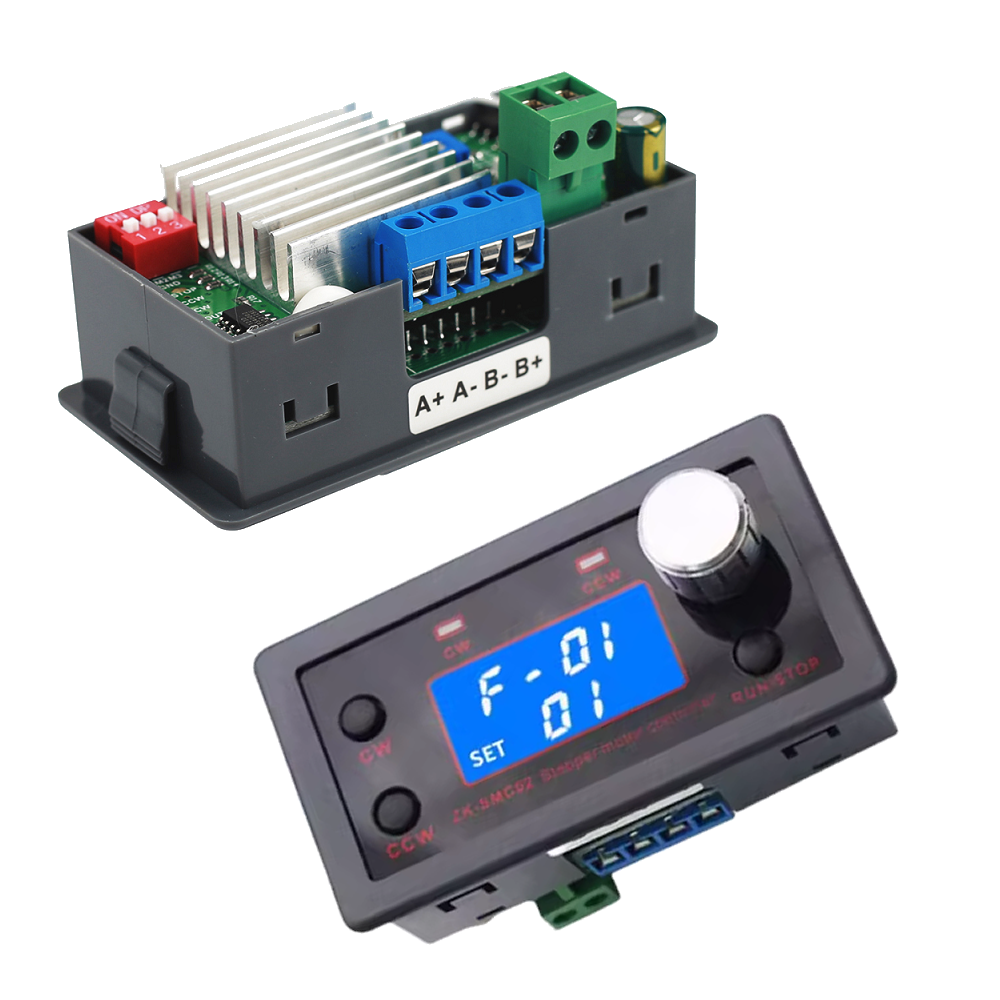

ZK-SMC02 Modulo de Control para Motores Paso a Paso. Pulsos, Dirección y Velocidad Programable
[ZK-SMC02] ZK-SMC02 Modulo de Control para Motores Paso a Paso. Pulsos, Dirección y Velocidad Programable
Referencia Interna:
ZK-SMC02
Controlador de Motor Paso a Paso y Generador de Pulsos ZK-SMC02
Módulo digital programable para control de velocidad, dirección y conteo de pulsos en motores paso a paso con pantalla LCD.
El Controlador ZK-SMC02 es un dispositivo electrónico avanzado diseñado para la gestión y control preciso de motores paso a paso. Funciona como un generador de pulsos programable que emite señales de paso (PUL) y dirección (DIR), permitiendo regular de forma exacta la velocidad, el sentido de giro y el número de ciclos o revoluciones mediante su pantalla digital y botones de navegación integrados. Es compatible con la gran mayoría de drivers de motores de paso (como A4988, DRV8825, TB6600, entre otros) sin necesidad de programar microcontroladores externos.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Alimentación (VIN) | 5V a 30V DC (Amplio rango) |
| Señales de Salida | PUL (Pulso), DIR (Dirección), EN (Habilitación) |
| Rango de Frecuencia de Pulso | 1 Hz ~ 160 kHz (Ajustable) |
| Modos de Operación | Automático, manual, conteo de ciclos y avance por pulsos |
| Capacidad de Corriente de Salida | Señales de control lógicas optimizadas para drivers |
| Protecciones Integradas | Protección contra inversión de polaridad |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Interfaz de Usuario | Pantalla LCD digital y botones táctiles / pulsadores |
| Factor de Forma | Módulo compacto de panel con terminales de tornillo |
| Dimensiones de la Placa | Formato optimizado para integración en gabinetes |
| Temperatura Operativa | -20°C a +85°C |
| Aplicaciones Principales | Pruebas de motores, máquinas CNC caseras, mesas XY y automatización |
| Compatibilidad de Drivers | A4988, DRV8825, TB6600, DM542 y similares |
Ventajas Clave del Controlador ZK-SMC02
• Control Autónomo sin Programación: Permite operar motores paso a paso con total precisión directamente desde su botonera y pantalla, eliminando el uso de Arduinos o PLCs para tareas sencillas.
• Amplio Rango de Frecuencia y Velocidad: Ofrece capacidad de ajuste fino desde 1 Hz hasta 160 kHz, cubriendo requerimientos de baja y alta velocidad de giro.
• Múltiples Modos de Trabajo: Incluye opciones operativas para control manual, ciclos automáticos y conteo exacto de pulsos o revoluciones.
La placa dispone de terminales claros para la alimentación de entrada y salidas dedicadas para la conexión de control hacia los drivers de potencia del motor.
