Fuente de Poder DC-DC Step-Up/Step-Down ZK-4KX (CC/CV con Pantalla LCD)

Módulo regulador de voltaje automático elevador y reductor con control digital, corriente constante y pantalla a color.

El Módulo Regulador ZK-4KX es una fuente de alimentación DC-DC automática de alta precisión con funciones de voltaje constante (CV) y corriente constante (CC). Al ser un convertidor tipo Buck-Boost (elevador y reductor simultáneo), permite obtener un voltaje de salida regulado de manera estable ya sea que el voltaje de entrada sea mayor, menor o igual al deseado. Incorpora una pantalla LCD a color de alta definición, codificador rotativo para ajustes precisos, protecciones múltiples por software y bornes de tornillo seguros, convirtiéndolo en la herramienta perfecta para fuentes de banco DIY, cargadores inteligentes y drivers de potencia.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Entrada (VIN)5.0V a 30V DC
Voltaje de Salida (VOUT)0.5V a 30V DC (Ajustable)
Corriente de Salida0 a 4.0A (Hasta 5A con ventilación mejorada)
Potencia de Salida35W (Natural) / 50W (Con disipación activa)
Resolución de Voltaje / Corriente0.01V / 0.001A
Modos de ControlCV (Voltaje Constante) y CC (Corriente Constante)
Parámetro Físico / EstructuraRango / Valor Oficial
Pantalla de VisualizaciónLCD a color multifunción de alta visibilidad
Protecciones IntegradasOVP, OCP, OPP, LVP, OTP y temporizador de apagado
Terminales de ConexiónBornes de tornillo seguros para entrada y salida
Temperatura Operativa-20°C a +85°C
Aplicaciones PrincipalesFuentes de laboratorio DIY, carga de baterías y control LED
Eficiencia de ConversiónAproximadamente 88%

Ventajas Clave del Módulo ZK-4KX

• Topología Automática Buck-Boost: Regula el voltaje de salida de forma continua sin importar si la fuente de entrada cae por debajo o sube por encima del valor deseado.

• Pantalla LCD a Color con Estadísticas: Muestra en tiempo real voltaje, corriente, potencia, capacidad acumulada (Ah), energía (Wh) y tiempo transcurrido.

• Sistema Completo de Protecciones: Incorpora múltiples salvaguardas programables por software contra sobrevoltaje, sobrecorriente y temperatura para máxima seguridad.

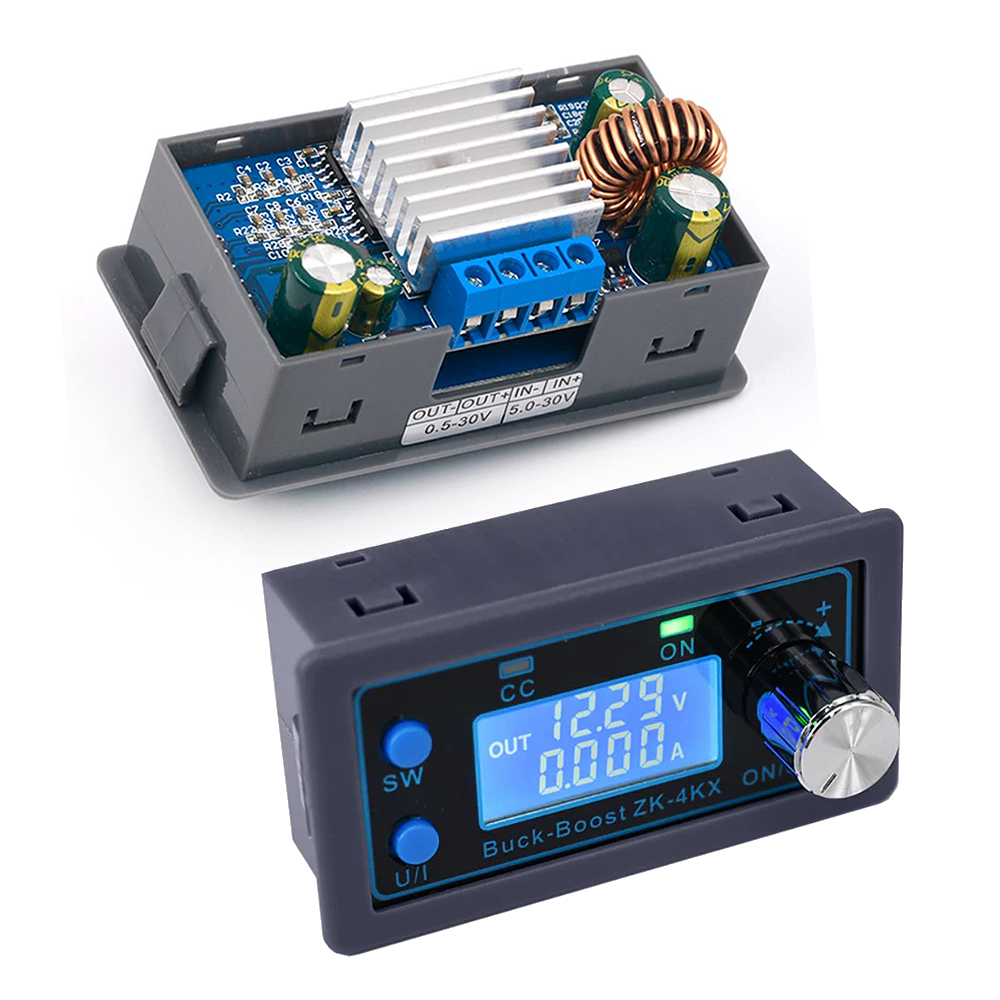

La placa cuenta con terminales de tornillo claramente marcados en ambos extremos y una interfaz de control digital frontal compuesta por pantalla LCD y encoder rotativo.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión de alimentación principal de entrada
Esquema 3: Interfaz de control y navegación digital
Esquema 2: Conexión de los bornes de salida de carga
Esquema 4: Visualización de parámetros de potencia
Guía Esencial de Conexión y Montaje de Hardware: Conecte su fuente de alimentación DC a los bornes **IN+** e **IN-** respetando la polaridad. Conecte los dispositivos o cargas a los bornes de salida **OUT+** y **OUT-**. Utilice el codificador rotativo para calibrar el voltaje y límite de corriente deseados en la pantalla.
1. ¿En qué se diferencia el módulo ZK-4KX frente a un regulador DC-DC buck o boost tradicional de una sola dirección?
Los reguladores tradicionales solo reducen o solo elevan el voltaje según su arquitectura, mientras que el ZK-4KX es un convertidor automático buck-boost capaz de entregar un voltaje de salida mayor, menor o igual al de entrada de manera continua.
2. ¿Cómo se compara el ZK-4KX con una fuente de alimentación de banco de laboratorio lineal tradicional?
Aunque la fuente lineal ofrece menor ruido eléctrico analógico, el ZK-4KX proporciona una alta eficiencia conmutada, pantalla LCD a color multifunción, control digital preciso y un diseño sumamente compacto a una fracción del costo.
3. ¿Cuál es el rango de voltaje de entrada soportado?
Soporta un voltaje de entrada de 5.0V a 30V DC.
4. ¿Qué rango de voltaje de salida se puede configurar?
Permite ajustar el voltaje de salida entre 0.5V y 30V DC.
5. ¿Cuál es la corriente máxima de salida que entrega?
Entrega hasta 4 Amperios de forma estable (o hasta 5A con ventilación forzada auxiliar).
6. ¿Para qué sirve el modo de corriente constante (CC)?
Permite limitar la corriente máxima entregada, protegiendo circuitos sensibles o permitiendo cargar baterías de litio de forma completamente segura.
7. ¿Qué protecciones de seguridad incluye integradas?
Incluye protecciones configurables contra sobrevoltaje (OVP), sobrecorriente (OCP), sobrepotencia (OPP), exceso de temperatura (OTP) y temporizador de apagado.
8. ¿Se pueden visualizar parámetros como la capacidad acumulada (Ah) o la energía (Wh)?
Sí. La pantalla LCD muestra estadísticas detalladas en tiempo real de capacidad en Ah, energía en Wh y tiempo transcurrido de operación.
9. ¿Se puede utilizar este módulo como cargador de baterías?
Sí. Configurando adecuadamente el límite de voltaje de fin de carga y el umbral de corriente constante CC, funciona de manera excelente como cargador inteligente.
10. ¿Qué precauciones se deben tener al manejar cargas inductivas o motores?
Se recomienda utilizar diodos de libre circulación externos y evitar picos de corriente inversos repentinos que puedan comprometer el sistema de conmutación.
