Generador de Funciones Circuito

S/ 14.50 14.5 PEN S/ 14.50

S/ 14.50

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: XR2206

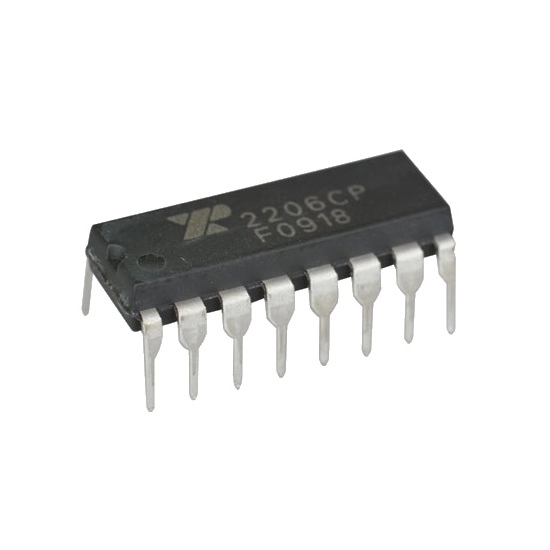

Generador de Funciones Analógicas - XR2206

El XR2206 es un generador de funciones analógicas altamente versátil, capaz de producir señales senoidales, triangulares y cuadradas con excelente estabilidad. Permite el control preciso de la frecuencia, amplitud y forma de onda mediante componentes externos, ofreciendo un rango de hasta 1 MHz. Es ideal para aplicaciones de laboratorio, audio, modulación y simulación de señales. Su bajo costo y alta fiabilidad lo convierten en una opción muy usada en instrumentos de prueba, equipos educativos y desarrollos de ingeniería electrónica.

Especificaciones Técnicas

Tipo de dispositivo	Generador de funciones analógicas
Formas de onda	Senoidal, triangular y cuadrada
Rango de frecuencia	0.01 Hz a 1 MHz
Tensión de alimentación	±12 V o +26 V máximo
Control de amplitud	Por resistencia o señal externa
Distorsión armónica	Menos del 1% (onda senoidal)
Impedancia de salida	600 Ω
Temperatura de operación	0 °C a +70 °C
Encapsulado	DIP-16
Consumo de corriente	20 mA típico
Control de modulación	AM y FM
Aplicaciones	Generación de señales y simulación de audio

Usos Comunes del XR2206

• Laboratorios electrónicos: Generación de señales de prueba y calibración.
• Sistemas de audio: Creación de tonos para análisis de respuesta en frecuencia.
• Modulación AM/FM: Experimentos de comunicación analógica.
• Educación técnica: Prácticas de osciladores y teoría de señales.
• Simulación de sensores: Producción de señales de entrada para sistemas embebidos.
• Control industrial: Pruebas de respuesta de sistemas automáticos.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del XR2206 con diagramas de aplicación y características completas.

Descargue su Datasheet (PDF)
