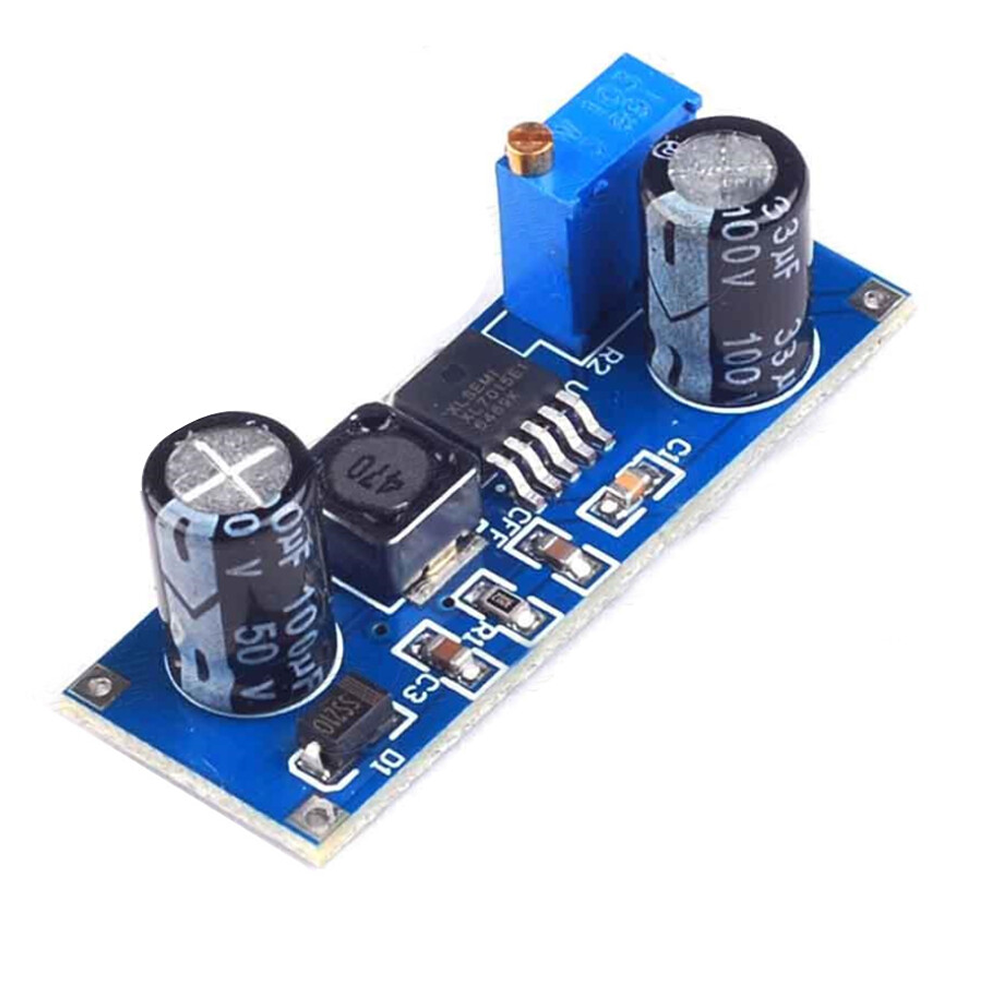

XL7015 Modulo Reductor DC-DC Ajustable 5V-80V a 1.25V-20V 0.8A

[XL7015] XL7015 Modulo Reductor DC-DC Ajustable 5V-80V a 1.25V-20V 0.8A

https://electrofranko.com/web/image/product.template/55501/image_1920?unique=ce1384b

S/ 14.00 14.0 PEN S/ 14.00

S/ 14.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: XL7015

Módulo Regulador DC-DC Step-Down XL7015 (80V a Salida Ajustable)

Fuente de alimentación reductora de alto voltaje con amplio rango de entrada de hasta 80V DC y corriente de salida de hasta 0.8A.

El Módulo Regulador DC-DC Step-Down XL7015 es una fuente conmutada reductora de alto rendimiento capaz de aceptar voltajes de entrada elevados de hasta 80V DC y entregar un voltaje de salida ajustable de manera estable. Integrando el chip XL7015 de alta frecuencia de conmutación, este módulo es ideal para alimentar sistemas electrónicos desde fuentes de alimentación industriales, vehículos eléctricos, sistemas de telecomunicaciones o fuentes de corriente continua de alta tensión con una excelente eficiencia energética.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Entrada (VIN)5V a 80V DC
Voltaje de Salida (VOUT)Ajustable (5V a 20V DC recomendado)
Corriente Máxima de Salida0.8 Amperios (800 mA)
Frecuencia de Conmutación150 kHz
Eficiencia de ConversiónHasta 85% (dependiendo de carga y diferencial)
Protecciones IntegradasProtección contra sobrecorriente y apagado térmico
Parámetro Físico / EstructuraRango / Valor Oficial
Factor de FormaMódulo breakout compacto con pines de conexión e indicadores
Ajuste de VoltajePotenciador multivuelta de precisión a bordo
Dimensiones de la PlacaFormato optimizado para integración en gabinetes
Temperatura Operativa-40°C a +85°C
Aplicaciones PrincipalesBicicletas eléctricas, fuentes industriales, automoción y fuentes de alto voltaje
CompatibilidadSistemas embebidos, microcontroladores y cargas de CC de baja potencia

Ventajas Clave del Módulo XL7015

• Amplio Rango de Entrada (Hasta 80V): Permite trabajar con voltajes de entrada severos donde reguladores estándar de 5V o 12V fallarían o se quemarían.

• Alta Eficiencia Conmutada: Su arquitectura reductora basada en tecnología PWM minimiza la disipación térmica en comparación con reguladores lineales tradicionales.

• Protección Térmica y de Corriente: Cuenta con mecanismos integrados para evitar daños permanentes ante cortocircuitos accidentales o sobrecalentamiento operativo.

El módulo separa de forma clara los terminales de entrada de alta tensión y los pines regulados de salida.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión de alimentación principal de hasta 80V
Esquema 3: Calibración de voltaje de salida VOUT
Esquema 2: Conexión de la carga de salida
Esquema 4: Monitoreo de disipación del chip XL7015
Guía Esencial de Conexión y Montaje de Hardware: Conecte la fuente de alimentación de alto voltaje (hasta 80V) a los terminales **VIN** y **GND** respetando la polaridad. Gire el potenciómetro a bordo mientras mide con un multímetro en los pines **VOUT** y **GND** hasta obtener el voltaje deseado antes de conectar su circuito final.
1. ¿Qué función principal cumple el módulo regulador XL7015?
El XL7015 es un circuito reductor de voltaje (Step-Down DC-DC) diseñado para transformar voltajes de entrada elevados (de hasta 80V) en un voltaje de salida más bajo y ajustable.
2. ¿Cuál es el voltaje máximo de entrada que soporta este módulo?
Soporta un voltaje de entrada continuo de hasta **80V DC**, lo que lo hace sumamente útil en entornos con tensiones elevadas donde los reguladores comunes fallan.
3. ¿Qué corriente máxima de salida puede entregar de forma segura?
Está diseñado para proporcionar una corriente de salida continua de hasta **0.8 Amperios (800 mA)**, ideal para alimentar lógica, sensores y circuitos de control de bajo consumo.
4. ¿Cómo se ajusta el voltaje de salida del regulador?
El módulo incluye un potenciómetro multivuelta integrado. Girándolo con un destornillador pequeño se puede calibrar con precisión el voltaje deseado en los bornes de salida.
5. ¿Es un regulador de tipo lineal o conmutado?
Es un regulador **conmutado (switching)**, lo que significa que opera con alta eficiencia energética y evita la excesiva pérdida de potencia en forma de calor típica de los reguladores lineales.
6. ¿Qué aplicaciones prácticas son ideales para el XL7015?
Se utiliza frecuentemente en conversión de energía para vehículos eléctricos (como bicicletas o monopatines), fuentes de alimentación industriales, sistemas automotrices y fuentes de instrumentación.
7. ¿Incluye protecciones integradas contra sobrecargas o cortos?
Sí. Incorpora sistemas internos de protección contra sobrecorriente por ciclo de reloj y un circuito de apagado térmico por sobrecalentamiento.
8. ¿Se requiere un disipador de calor adicional para operarlo?
Para corrientes cercanas al límite máximo (0.8A) y con una diferencia de voltaje muy grande entre la entrada y la salida, se recomienda asegurar una buena ventilación o un pequeño disipador.
9. ¿Puede utilizarse para cargar baterías de litio directamente?
Aunque regula voltaje, no cuenta con un circuito de control de corriente de carga específico para baterías de litio, por lo que se recomienda usarlo con precaución o añadir una etapa de gestión de carga dedicada.
10. ¿Cuál es la frecuencia de conmutación interna del chip XL7015?
El circuito integrado opera a una frecuencia fija de conmutación de **150 kHz**, lo que permite utilizar componentes pasivos externos compactos sin perder eficiencia.
