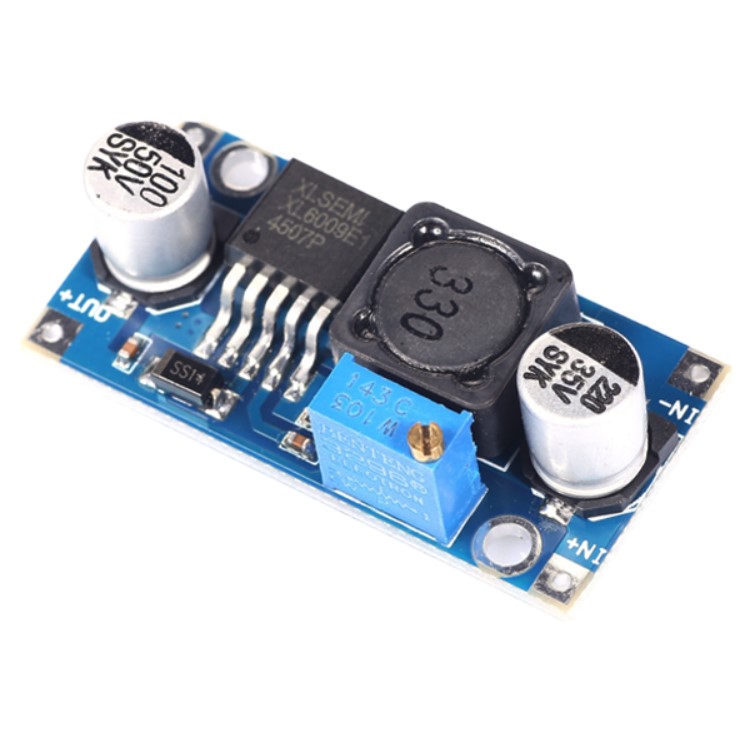

XL6009 Módulo Ajustable Step Up Boost de 4 Amp. HW-432 Ent: 5-32VCC Sal: 7-35VCC
[XL6009-PCB] XL6009 Módulo Ajustable Step Up Boost de 4 Amp. HW-432 Ent: 5-32VCC Sal: 7-35VCC
Referencia Interna:
XL6009-PCB
Convertidor elevador XL6009 HW-432
XL6009-PCB · Boost ajustable
El XL6009-PCB es un módulo Boost ajustable diseñado para gestionar alimentación de corriente continua con una entrada de 5–32 V CC y una salida de 7–35 V CC ajustable. Integra XL6009, 400 kHz, componentes magnéticos, filtrado y elementos de ajuste según su versión. Se utiliza en Sistemas de 12 V, baterías y alimentación portátil. La capacidad continua depende de la relación entre voltajes, refrigeración, cableado, temperatura ambiental y calidad de la fuente.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Boost ajustable |
| Entrada | 5–32 V CC |
| Salida | 7–35 V CC ajustable |
| Corriente | 4 A de conmutación; corriente útil menor según elevación |
| Potencia | Potencia dependiente de entrada, salida y refrigeración |
| Control principal | Potenciómetro multivuelta |
| Circuito o tecnología | XL6009, 400 kHz |
| Características adicionales | Valor |
|---|---|
| Tipo de conversión | DC-DC no aislada |
| Polaridad | Debe respetarse estrictamente |
| Refrigeración | Necesaria al aproximarse a corrientes elevadas |
| Cableado | Dimensionado según corriente y longitud |
| Ajuste inicial | Realizar sin carga y verificar con multímetro |
| Protección recomendada | Fusible y protección de polaridad en la entrada |
| Aplicación principal | Sistemas de 12 V, baterías y alimentación portátil |
Ventajas principales
Conversión eficiente: La regulación conmutada reduce pérdidas respecto de soluciones lineales cuando existe una diferencia considerable entre las tensiones de entrada y salida.
Ajuste práctico: Sus controles permiten adaptar la alimentación a distintas cargas, verificando previamente los valores eléctricos mediante instrumentos de medición adecuados.
Integración sencilla: Los terminales claramente identificados facilitan incorporarlo en fuentes, baterías y equipos que trabajen con alimentación de corriente continua.
Formato reutilizable: Puede emplearse en pruebas, mantenimiento o instalaciones definitivas, siempre que permanezca dentro de sus límites eléctricos y térmicos.
Protección ampliable: Admite fusibles, interruptores, diodos y supresores externos para mejorar la seguridad según las exigencias particulares de cada instalación.
Aplicaciones recomendadas
Fuentes de alimentación: Permite implementar fuentes adaptadas para sistemas de 12 v, baterías y alimentación portátil, manteniendo una conversión regulada dentro de los rangos especificados.
Sistemas con baterías: Acondiciona la energía procedente de baterías cuando sus variaciones permanecen dentro de los límites de entrada admitidos por el módulo.
Mantenimiento electrónico: Resulta útil para alimentar temporalmente equipos durante diagnóstico, reparación y comprobaciones controladas realizadas con multímetro y carga conocida.
Instalaciones DC: Puede incorporarse en tableros y equipos de corriente continua utilizando fusible, ventilación y conductores dimensionados para la corriente prevista.
Las imágenes presentan la distribución de componentes, los controles disponibles y la identificación de los terminales eléctricos del módulo XL6009-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones técnicas o criterios de selección.
1. ¿Qué función realiza este módulo?
El XL6009-PCB permite elevar una tensión continua, manteniendo la salida dentro de su rango y respetando corriente, potencia, temperatura y polaridad especificadas.
2. ¿Cuál es su rango eléctrico principal?
Trabaja con entrada de 5–32 V CC y salida de 7–35 V CC ajustable. La corriente indicada es 4 A de conmutación; corriente útil menor según elevación, sujeta siempre a refrigeración y condiciones reales.
3. ¿Puede trabajar permanentemente a potencia máxima?
La cifra de Potencia dependiente de entrada, salida y refrigeración representa el límite anunciado. La operación continua exige margen térmico, ventilación, conductores adecuados y temperaturas verificadas durante la carga.
4. ¿Cómo se ajusta antes de conectar la carga?
Energiza solamente la entrada, mide la salida con multímetro y regula lentamente los potenciómetros. Conecta la carga únicamente después de confirmar tensión y polaridad.
5. ¿Cómo se compara con un regulador lineal?
Un convertidor conmutado suele desperdiciar menos potencia y calentarse menos. El regulador lineal es más simple, pero disipa como calor la diferencia de tensión.
6. ¿En qué se diferencia de un convertidor Buck?
El XL6009-PCB utiliza topología Boost ajustable; un convertidor Buck modifica la tensión en otra dirección. Debe elegirse según la relación existente entre entrada y salida.
7. ¿Es igual la corriente de entrada y salida?
No necesariamente. La potencia se conserva aproximadamente descontando pérdidas; al aumentar tensión disminuye la corriente disponible, mientras al reducirla puede ocurrir lo contrario.
8. ¿Qué diferencia existe frente a un módulo de menor potencia?
Este modelo admite una capacidad eléctrica superior, pero requiere más refrigeración, cables gruesos y protección. Un módulo pequeño resulta preferible para cargas ligeras y compactas.
9. ¿Qué protecciones externas son recomendables?
Conviene instalar fusible de entrada, protección de polaridad y supresión de transitorios. Las protecciones internas dependen de la versión comercial concreta del módulo.
10. ¿Por qué puede calentarse durante el funcionamiento?
Las pérdidas del semiconductor, diodo, inductor, pistas y conexiones producen calor. Una diferencia grande de tensión o corriente elevada incrementa considerablemente esa disipación.
