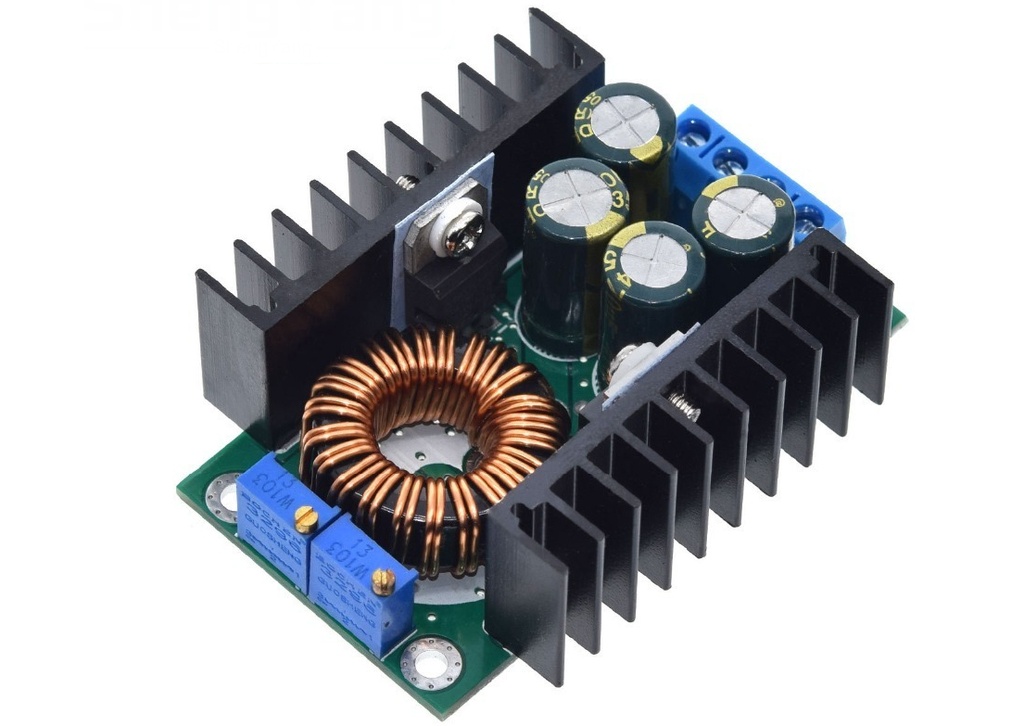

XL4016-8ACC – Módulo Reductor de Voltaje DC-DC Step-Down 8A de Alta Potencia
El XL4016-8ACC es un potente módulo reductor de voltaje (DC-DC Step-Down)
diseñado para aplicaciones que requieren altas corrientes y eficiencia.
Basado en el chip XL4016, este módulo puede manejar hasta 8 amperios de salida continua,
siendo ideal para fuentes de alimentación, cargadores de baterías, proyectos con LED de alta potencia
y sistemas electrónicos industriales.
Característica
Descripción
Modelo
XL4016-8ACC
Tipo
Convertidor DC-DC Step-Down (Buck)
Voltaje de entrada
5 V – 36 V DC
Voltaje de salida
1.25 V – 32 V DC (ajustable)
Corriente de salida
Hasta 8 A (recomendado 6-7 A continuos)
Potencia de salida
Hasta 200 W (con disipador adecuado)
Eficiencia
Hasta 95%
Frecuencia de conmutación
180 kHz
Regulación
Potenciómetro de precisión multivuelta
Protecciones
Contra sobrecorriente, sobrecalentamiento y cortocircuito
Indicador LED
LED de encendido (Power ON)
Refrigeración
Requiere disipador para uso a alta corriente
Dimensiones
61 mm × 45 mm × 25 mm aprox.
Temperatura de trabajo
–40 °C a +85 °C

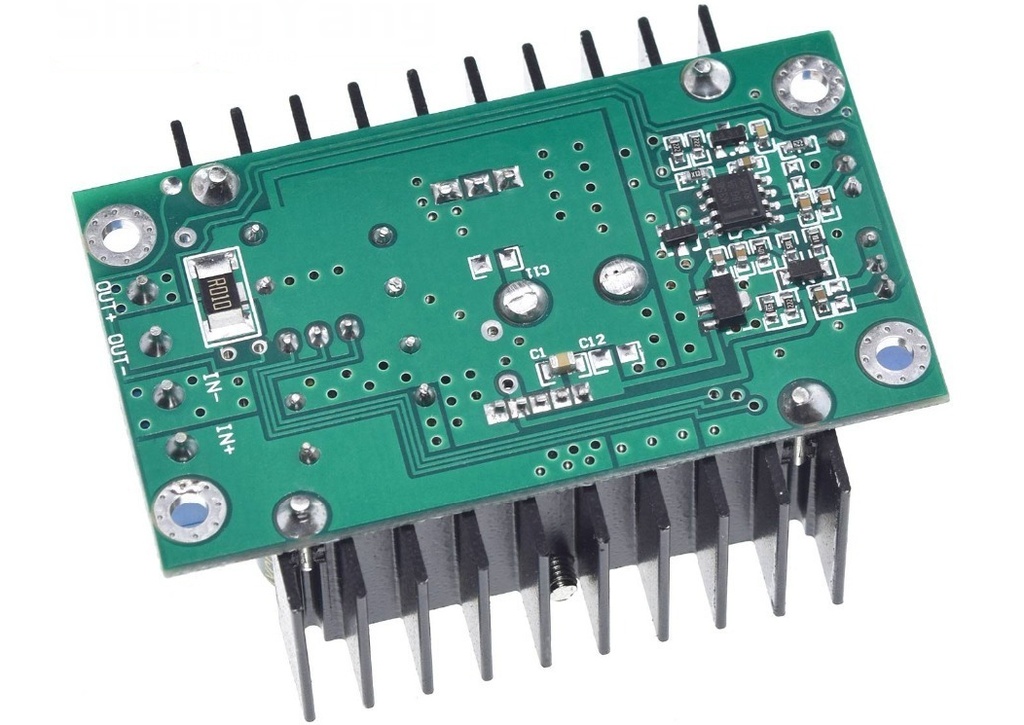

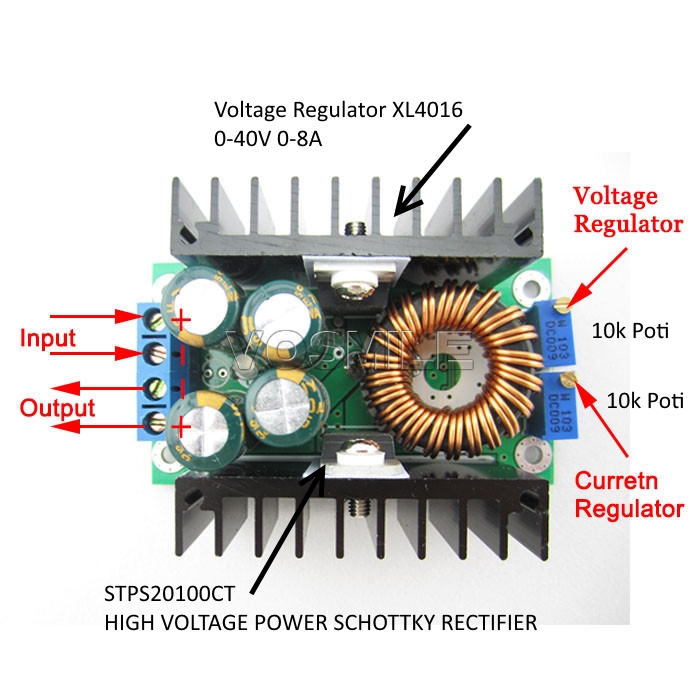

Conexiones del módulo
Pin
Función
IN+
Entrada de voltaje positivo (5V–36V)
IN–
Entrada de voltaje negativo (GND)
OUT+
Salida de voltaje positivo regulado
OUT–
Salida de voltaje negativo (GND)
Aplicaciones
Fuentes de alimentación ajustables de alta corriente
Cargadores de baterías Li-Ion, LiFePO4 y plomo-ácido
Proyectos con LED de alta potencia
Conversión de voltaje en vehículos o paneles solares
Equipos de control y automatización industrial
