Convertidor reductor DC-DC XL4015
XL4015-PCB · Buck ajustable
El XL4015-PCB es un módulo Buck ajustable diseñado para gestionar alimentación de corriente continua con una entrada de 8–36 V CC y una salida de 1,25–32 V CC ajustable. Integra XL4015, 180 kHz, componentes magnéticos, filtrado y elementos de ajuste según su versión. Se utiliza en Fuentes reductoras de corriente media. La capacidad continua depende de la relación entre voltajes, refrigeración, cableado, temperatura ambiental y calidad de la fuente.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Buck ajustable |
| Entrada | 8–36 V CC |
| Salida | 1,25–32 V CC ajustable |
| Corriente | 5 A máximo; aproximadamente 3–4 A con refrigeración adecuada |
| Potencia | Hasta aproximadamente 75 W según disipación |
| Control principal | Potenciómetro multivuelta |
| Circuito o tecnología | XL4015, 180 kHz |
| Características adicionales | Valor |
|---|---|
| Tipo de conversión | DC-DC no aislada |
| Polaridad | Debe respetarse estrictamente |
| Refrigeración | Necesaria al aproximarse a corrientes elevadas |
| Cableado | Dimensionado según corriente y longitud |
| Ajuste inicial | Realizar sin carga y verificar con multímetro |
| Protección recomendada | Fusible y protección de polaridad en la entrada |
| Aplicación principal | Fuentes reductoras de corriente media |
Ventajas principales
Conversión eficiente: La regulación conmutada reduce pérdidas respecto de soluciones lineales cuando existe una diferencia considerable entre las tensiones de entrada y salida.
Ajuste práctico: Sus controles permiten adaptar la alimentación a distintas cargas, verificando previamente los valores eléctricos mediante instrumentos de medición adecuados.
Integración sencilla: Los terminales claramente identificados facilitan incorporarlo en fuentes, baterías y equipos que trabajen con alimentación de corriente continua.
Formato reutilizable: Puede emplearse en pruebas, mantenimiento o instalaciones definitivas, siempre que permanezca dentro de sus límites eléctricos y térmicos.
Protección ampliable: Admite fusibles, interruptores, diodos y supresores externos para mejorar la seguridad según las exigencias particulares de cada instalación.
Aplicaciones recomendadas
Fuentes de alimentación: Permite implementar fuentes adaptadas para fuentes reductoras de corriente media, manteniendo una conversión regulada dentro de los rangos especificados.
Sistemas con baterías: Acondiciona la energía procedente de baterías cuando sus variaciones permanecen dentro de los límites de entrada admitidos por el módulo.
Mantenimiento electrónico: Resulta útil para alimentar temporalmente equipos durante diagnóstico, reparación y comprobaciones controladas realizadas con multímetro y carga conocida.
Instalaciones DC: Puede incorporarse en tableros y equipos de corriente continua utilizando fusible, ventilación y conductores dimensionados para la corriente prevista.

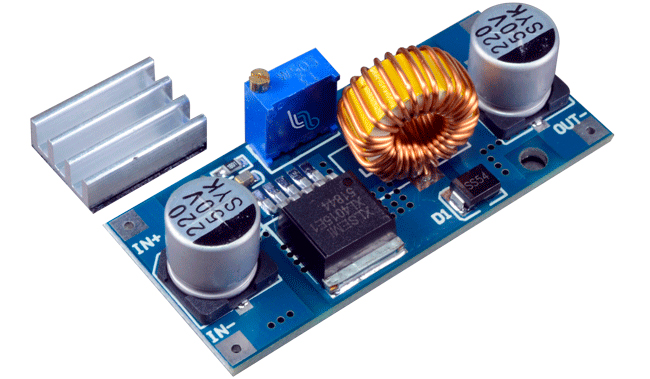

Las imágenes presentan la distribución de componentes, los controles disponibles y la identificación de los terminales eléctricos del módulo XL4015-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones técnicas o criterios de selección.
1. ¿Qué función realiza este módulo?
El XL4015-PCB permite reducir una tensión continua, manteniendo la salida dentro de su rango y respetando corriente, potencia, temperatura y polaridad especificadas.
2. ¿Cuál es su rango eléctrico principal?
Trabaja con entrada de 8–36 V CC y salida de 1,25–32 V CC ajustable. La corriente indicada es 5 A máximo; aproximadamente 3–4 A con refrigeración adecuada, sujeta siempre a refrigeración y condiciones reales.
3. ¿Puede trabajar permanentemente a potencia máxima?
La cifra de Hasta aproximadamente 75 W según disipación representa el límite anunciado. La operación continua exige margen térmico, ventilación, conductores adecuados y temperaturas verificadas durante la carga.
4. ¿Cómo se ajusta antes de conectar la carga?
Energiza solamente la entrada, mide la salida con multímetro y regula lentamente los potenciómetros. Conecta la carga únicamente después de confirmar tensión y polaridad.
5. ¿Cómo se compara con un regulador lineal?
Un convertidor conmutado suele desperdiciar menos potencia y calentarse menos. El regulador lineal es más simple, pero disipa como calor la diferencia de tensión.
6. ¿En qué se diferencia de un convertidor Boost?
El XL4015-PCB utiliza topología Buck ajustable; un convertidor Boost modifica la tensión en otra dirección. Debe elegirse según la relación existente entre entrada y salida.
7. ¿Es igual la corriente de entrada y salida?
No necesariamente. La potencia se conserva aproximadamente descontando pérdidas; al aumentar tensión disminuye la corriente disponible, mientras al reducirla puede ocurrir lo contrario.
8. ¿Qué diferencia existe frente a un módulo de menor potencia?
Este modelo admite una capacidad eléctrica superior, pero requiere más refrigeración, cables gruesos y protección. Un módulo pequeño resulta preferible para cargas ligeras y compactas.
9. ¿Qué protecciones externas son recomendables?
Conviene instalar fusible de entrada, protección de polaridad y supresión de transitorios. Las protecciones internas dependen de la versión comercial concreta del módulo.
10. ¿Por qué puede calentarse durante el funcionamiento?
Las pérdidas del semiconductor, diodo, inductor, pistas y conexiones producen calor. Una diferencia grande de tensión o corriente elevada incrementa considerablemente esa disipación.
