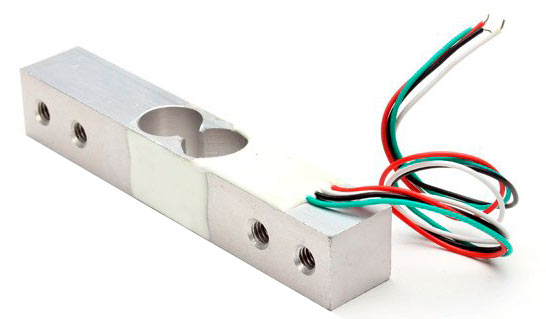

WSS-500GR Celda de Carga 500 Gramos, Sensor de Peso
[WSS-500GR] WSS-500GR Celda de Carga 500 Gramos, Sensor de Peso
Referencia Interna:
WSS-500GR
Celda de carga 500 g
Sensor de peso resistivo tipo barra
La WSS-500GR es una celda de carga de capacidad nominal 500 g, formada por galgas extensométricas adheridas a una barra metálica. La deformación por peso produce una señal diferencial de pocos milivoltios que requiere amplificador/ADC como HX711. Es adecuada para balanzas, dosificación y fuerza estática. Arduino y Raspberry Pi pueden leerla mediante HX711; la precisión final depende de montaje, excitación, calibración, temperatura y ausencia de sobrecarga.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Tipo | Celda de carga de barra |
| Capacidad nominal | 500 g |
| Principio | Puente de galgas extensométricas |
| Salida | Diferencial en milivoltios por voltio |
| Excitación | Habitualmente 5–10 V según celda |
| Conversor recomendado | HX711 de 24 bits |
| Compatibilidad | Arduino y Raspberry Pi mediante HX711 |
| Características adicionales | Valor |
|---|---|
| Cables | Excitación +/− y señal +/− |
| Montaje | Un extremo fijo y otro cargado |
| Calibración | Peso patrón requerido |
| Protección | Evitar sobrecarga, torsión y humedad |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo realiza tara, promedia diez conversiones y muestra kilogramos. Sustituye el factor usando un peso patrón confiable en el montaje definitivo.
#include <HX711.h>
HX711 balanza;const byte DT=3,SCK=2;float factor=-7050.0;
void setup(){Serial.begin(115200);balanza.begin(DT,SCK);balanza.set_scale(factor);balanza.tare(20);Serial.println("Tara realizada");}
void loop(){if(balanza.is_ready()){float kg=balanza.get_units(10);Serial.print("Peso: ");Serial.print(kg,3);Serial.println(" kg");}else Serial.println("HX711 no disponible");delay(500);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
la celda WSS-500GR requiere excitación mediante HX711. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o funcionamiento impredecible.
2. ¿Cómo se conecta al controlador?
La interfaz principal es puente resistivo diferencial hacia ADC de 24 bits. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con un sensor FSR?
Frente a un sensor FSR, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con una balanza comercial?
Comparado con una balanza comercial, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Por qué necesita un HX711?
La señal de la celda es demasiado pequeña para un ADC común; HX711 aporta amplificación, conversión diferencial y rechazo de ruido.
9. ¿Cómo se obtiene el factor de calibración?
Haz tara, coloca un peso conocido, divide la lectura neta entre ese peso y repite en varios puntos para comprobar linealidad.
10. ¿Puede soportar permanentemente la carga máxima?
La capacidad nominal no elimina creep, fatiga ni riesgo mecánico; diseña topes y margen, especialmente ante impactos o cargas excéntricas.
