WSS-500GR Celda de Carga 500 Gramos, Sensor de Peso
[WSS-500GR] WSS-500GR Celda de Carga 500 Gramos, Sensor de Peso
Referencia Interna:
WSS-500GR

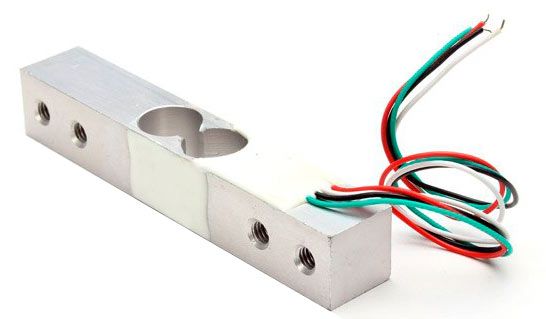

Celda de Carga Tipo Monoplato WSS-500GR
Sensor de peso microvoltáutico de aluminio aeronáutico para microbalanzas, joyería fina y dosificación miligrántica.
La WSS-500GR es una celda de carga miniaturizada de punto único y ultra alta resolución, maquinada en un bloque monolítico de aleación ligera de aluminio aeronáutico con recubrimiento anodizado anticorrosivo. Especialmente desarrollada para aplicaciones microbalísticas y pesajes moleculares de escala miligrántica, incorpora internamente cuatro galgas extensiométricas de alta resistencia configuradas en un puente de Wheatstone perfecto. Su avanzada topología estructural absorbe de forma nativa los errores geométricos por excentricidad lateral, transformando fuerzas sutiles provocadas por masas de hasta 500 gramos en señales de tensión analógicas estrictamente lineales, convirtiéndose en la opción predilecta para balanzas de gemología, laboratorios químicos y sistemas de conteo de piezas electrónicas diminutas.
Especificaciones Técnicas
| Parámetro Electromecánico | Rango / Valor Oficial |
|---|---|
| Capacidad Máxima Nominal | 500 g (Ultra alta sensibilidad microvoltáutica) |
| Sensibilidad de Salida | 1.0 mV/V a 1.5 mV/V ± 0.10 mV/V |
| Error Total Combinado | ± 0.015% F.S. (Histéresis, no linealidad y repetibilidad) |
| Balance de Cero Inicial | ± 1.0% F.S. (Desviación base de balanceo eléctrico) |
| Resistencia de Entrada | 405 Ω ± 10 Ω (Impedancia del puente en bornes VCC) |
| Resistencia de Salida | 350 Ω ± 3 Ω (Impedancia en bornes de señal diferencial) |
| Parámetro Operativo / Físico | Rango / Valor Oficial |
|---|---|
| Voltaje de Excitación Ideal | 5 V a 10 V DC (Optimizado para el canal A del HX711) |
| Sobrecarga de Seguridad | 120% F.S. (Soporta hasta 600 g antes de fluencia elástica) |
| Sobrecarga Límite Crítica | 150% F.S. (Riesgo inminente de deformación destructiva) |
| Compensación Térmica | -10°C a +40°C (Mínimo desplazamiento del punto cero) |
| Material de Construcción | Aleación de Aluminio de grado aeronáutico anodizado |
| Tamaño Máximo de Platillo | 100 mm x 100 mm (Superficie monoplato recomendada) |
Compatibilidad y Ventajas con HX711 en Pesaje de Extrema Finura
• Resolución Fraccional Avanzada: Al concentrar toda su deflexión elástica en un rango restringido de solo 500 gramos, es capaz de entregar variaciones de voltaje mucho mayores por cada miligramo aplicado, superando drásticamente la relación señal-ruido de celdas de 1 kg o superiores.
• Geometría Anti-Torsión de Punto Único: Su núcleo interno recortado por CNC absorbe los momentos flectores y torsionales generados cuando la carga se sitúa fuera del centro, garantizando mediciones estables y simétricas en cualquier región del platillo.
• Anclaje y Fijación Miniaturizada: Provista de orificios roscados métricos M4 y M3 para realizar acoples rígidos y limpios sobre bases de instrumentación, facilitando el diseño mecánico defensivo mediante la adición de pernos limitadores de carrera.
La celda WSS-500GR cuenta con un cable blindado flexible de 4 hilos ultra delgados para alimentar el puente y recuperar la señal analógica diferencial.
Galería Dinámica de Conexiones de Hardware
Guía Esencial de Conexión y Montaje Mecánico: El código estándar de colores para los 4 hilos de la celda WSS-500GR es el siguiente: **Rojo (VCC / Excitación +)**, **Negro (GND / Excitación -)**, **Verde (Señal + / Salida +)** y **Blanco (Señal - / Salida -)**. Conéctelos de forma ordenada a las borneras del módulo HX711 marcadas como **E+, E-, A+ y A-** respectivamente. Para el montaje mecánico, fije la base rígida de la celda (el extremo donde nace el cable) a un chasis inferior firme usando pernos M4. El miniplatillo superior donde se colocará la carga debe atornillarse en el extremo móvil flotante usando pernos M3. Respete estrictamente la dirección de la flecha indicadora grabada en la celda, la cual debe apuntar verticalmente hacia abajo en favor de la fuerza de gravedad.
🎓 Procesamiento Microvoltáutico, Factor de Escala y Calibración
Para implementar microbalanzas estables y con lecturas confiables utilizando la WSS-500GR, comprenda a fondo los fundamentos del procesamiento de señal analógica:
- Sensibilidad Extrema y Amplificación: Al colocar la carga total de 500g alimentando el puente con 5V, la variación de tensión de salida diferencial máxima entregada entre los cables Verde y Blanco es de apenas **5.0 a 7.5 mV** ($$1.0\text{ a }1.5\text{ mV/V} \times 5\text{V}$$). Debido a que es una señal infinitesimal, el uso de las pistas blindadas cortas y el acople al chip HX711 son críticos para evitar que el ruido eléctrico solape las variaciones miligránticas.
- Factor de Calibración de Alta Resolución: Las tolerancias microscópicas del mecanizado CNC del aluminio confieren a cada unidad una constante elástica propia. El software implementa un "Calibration Factor" matemático que se encarga de convertir el flujo de bits discretos del ADC de 24 bits a unidades físicas del sistema métrico (gramos). Se determina de forma empírica empleando pesas calibradas F1 o M1.
- Algoritmo de Tarado Inicial: Al arrancar la balanza, se ejecuta la subrutina `tare()` para tomar una muestra promedio del voltaje en reposo (peso del platillo y pernos de acople). Este valor de compensación se almacena dinámicamente y se sustrae de cada ciclo posterior para obligar al sistema a iniciar exactamente en **0.00g** en vacío.
// Código Completo para la Calibración y Lectura de la Celda WSS-500GR con HX711
// Requiere la librería "HX711 Arduino Library" de Bogdan Necula instalada en el IDE
#include <Arduino.h>
#include "HX711.h"
// Definición de pines digitales para la interfaz de comunicación serie sincrónica con el HX711
const int PIN_HX711_DOUT = 2;
const int PIN_HX711_SCK = 3;
HX711 balanza;
// Factor de calibración experimental de alta sensibilidad.
// Ajuste este número para calibrar su escala: si el valor mostrado es menor al real, reduzca el factor divisor.
float factorCalibracion = 764200.0;
void setup() {
Serial.begin(115200);
Serial.println("--- Sistema de Pesaje de Microprecision Celda WSS-500GR ---");
Serial.println("Inicializando convertidor analogo-digital ADC de 24 bits HX711...");
// Inicializa el objeto hardware de la balanza
balanza.begin(PIN_HX711_DOUT, PIN_HX711_SCK);
// Verifica de manera defensiva si el chip amplificador responde correctamente en los pines asignados
if (!balanza.is_ready()) {
Serial.println("❌ [ ERROR ]: No se detectó el módulo HX711. Revise los hilos DOUT y SCK.");
while (1); // Bloqueo preventivo de ejecución
}
Serial.println("✅ [ ÉXITO ]: Convertidor HX711 inicializado correctamente.");
// Realiza el proceso de Tara automático: toma lecturas de reposo para fijar el punto cero de referencia
Serial.println("⚙️ Eliminando peso muerto del mini-platillo (Tarando en progreso)... No toque la estructura.");
balanza.set_scale();
delay(3000); // Tiempo extendido para estabilización térmica y de corrientes de aire
balanza.tare(); // Pone la escala a cero considerando el peso muerto actual
// Aplica el factor de conversión estático a la librería (Ajustado para devolver gramos con alta resolución)
balanza.set_scale(factorCalibracion);
Serial.println("🏁 Sistema listo para pesar. Rango util maximo recomendado: 500 gramos (500g).");
Serial.println("---------------------------------------------------------------------");
}
void loop() {
// Comprueba si el HX711 tiene datos listos para transferir por el bus serie
if (balanza.is_ready()) {
// Lee el promedio ponderado de 20 muestras consecutivas para estabilizar las centésimas de gramo
// Al pasar este valor por el factor de escala, la función devuelve el resultado directamente en gramos
float pesoGramos = balanza.get_units(20);
// Filtro estricto para evitar fluctuaciones en el punto cero debidas a perturbaciones de aire o ruido térmico
if (pesoGramos < 0.02 && pesoGramos > -0.02) {
pesoGramos = 0.00;
}
// Despliegue de los datos analizados a través del puerto serie con 2 decimales
Serial.print("[ PESO ]: ");
Serial.print(pesoGramos, 2); // Imprime con resolución de centésimas de gramo (0.01g)
Serial.println(" g");
// Lógica condicional de protección contra sobrecargas críticas destructivas en baja capacidad
if (pesoGramos > 525.0) {
Serial.println(" 🚨 [ ALERTA CRÍTICA ]: CAPACIDAD EXCEDIDA. Retire la masa inmediatamente para evitar daño estructural permanente.");
} else if (pesoGramos > 450.0) {
Serial.println(" ⚠️ [ AVISO ]: Carga de trabajo muy cercana al límite nominal de 500g.");
}
} else {
Serial.println("⏳ Esperando respuesta estable del hardware HX711...");
}
Serial.println("---------------------------------------------------------------------");
delay(200); // Tasa de refresco optimizada para entornos de alta sensibilidad
}
1. ¿Por qué es preferible usar la WSS-500GR en lugar de una celda de 5 kg si solo voy a pesar cargas menores a 500 gramos?
Se debe a la resolución y optimización del rango dinámico. Una celda de 5 kg requiere aplicar 5000 gramos para entregar su salida total de milivoltios. Al colocar solo 10 o 20 gramos, el aluminio apenas se deforma y la señal eléctrica generada es minúscula, quedando atrapada en el ruido electromagnético. La WSS-500GR entrega toda su salida analógica con solo 500 gramos; por ende, variaciones sutiles de masa producen señales significativamente más grandes y limpias, permitiendo al HX711 procesar lecturas estables con precisiones de hasta centésimas de gramo (0.01g).
2. ¿Cómo funciona la compensación de carga excéntrica (Single Point) en esta celda microscópica?
Cuando colocas un objeto fuera del centro de un platillo, se inducen fuerzas de torsión que deformarían las galgas de manera desigual en sensores comunes. La WSS-500GR es una celda monoplato de **Punto Único**, lo que significa que posee un diseño geométrico de paralelogramo cortado con precisión láser en el centro del aluminio. Esta estructura absorbe y cancela de manera mecánica los momentos de flexión lateral, aislando exclusivamente el vector de fuerza vertical puro, garantizando lecturas idénticas sin importar si el objeto se sitúa al centro o en los extremos del miniplatillo.
3. ¿Qué medidas de protección mecánica requiere la WSS-500GR debido a su extrema fragilidad estructural?
Al estar optimizada para un rango máximo de solo 500 gramos, el espesor de las paredes de aluminio centrales es mínimo. Un impacto leve con los dedos o dejar caer bruscamente un objeto puede superar con facilidad los 750 gramos de fuerza, induciendo una deformación plástica permanente en el aluminio e inutilizando el sensor. Es mandatorio instalar un perno o tornillo de tope físico limitador de carrera justo debajo del extremo móvil de la celda. Este tornillo debe ajustarse milimétricamente para frenar mecánicamente la flexión del aluminio tan pronto como la carga alcance los 550 gramos, salvaguardando las galgas extensiométricas.
4. ¿Por qué se observa tanta fluctuación en los decimales de la lectura y cómo se puede estabilizar?
En sensores de alta resolución como la WSS-500GR, las variaciones en las centésimas de gramo se deben principalmente a la deriva térmica ("thermal drift") y las corrientes de aire ambientales, que actúan como fuerzas mecánicas sobre el platillo o expanden el aluminio de forma microscópica. Para estabilizarla, es indispensable aislar la balanza mediante un receptáculo de acrílico transparente para cortar el viento, montarla en una superficie rígida libre de vibraciones y encender el circuito electrónico de 3 a 5 minutos antes de tomar las mediciones para permitir que las galgas y el amplificador HX711 alcancen el equilibrio térmico operativo.
