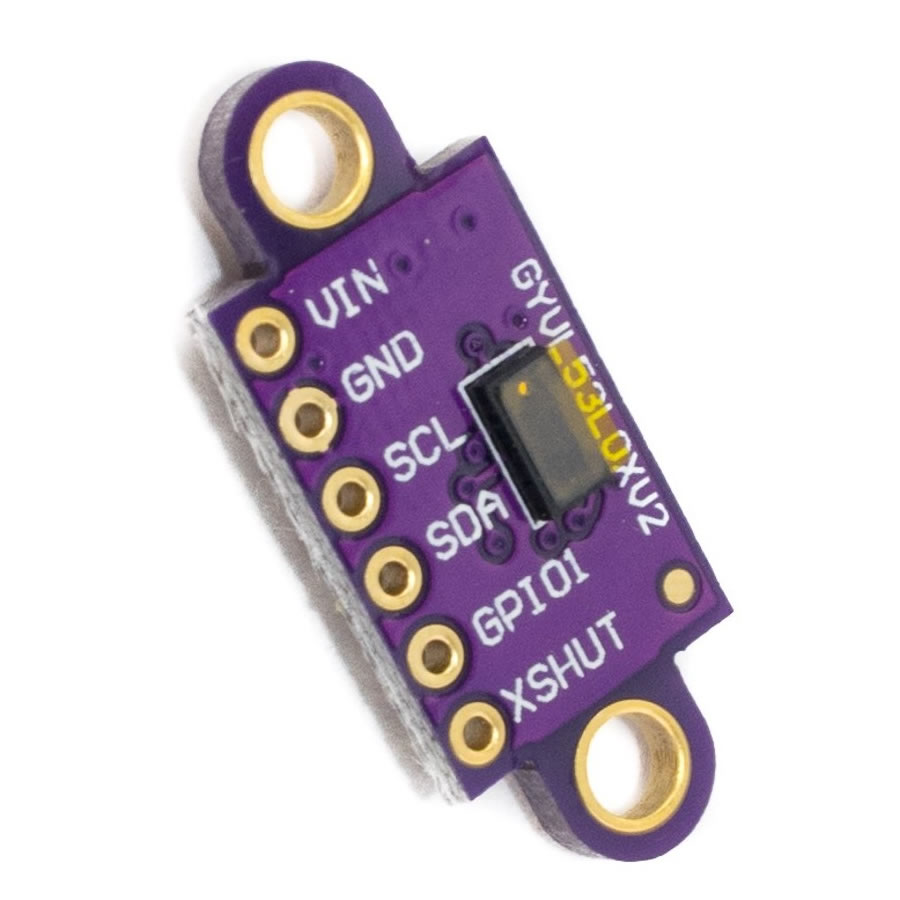

Sensor de Distancia Láser ToF VL53L0X
Módulo de telemetría de tiempo de vuelo absoluto e inmunidad al color del objetivo vía interfaz I2C.
El VL53L0X es un sensor de distancia láser de última generación basado en la avanzada tecnología FlightSense™ (Tiempo de Vuelo). A diferencia de los sensores ópticos tradicionales que estiman la distancia midiendo la intensidad de la luz reflejada, este dispositivo calcula con precisión milimétrica el tiempo exacto que tardan los fotones de su emisor láser invisible en rebotar contra el objetivo. Esto lo dota de una inmunidad absoluta frente al color, reflectividad o rugosidad de la superficie a medir. Con un diseño ultra compacto y comunicación digital por bus I2C, representa la solución perfecta para sistemas de posicionamiento robótico y detección de proximidad.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Sistemas Compatibles | Arduino, ESP32, STM32, Raspberry Pi, PIC |
| Voltaje de Alimentación | 2.8 V a 5.0 V DC (Placa con regulador de 3.3V) |
| Corriente de Operación | 10 mA (Media activa) / 40 mA (Pico emisor VCSEL) |
| Corriente en Reposo | 5 µA (Modo de apagado por hardware XSHUT) |
| Protocolo de Bus Digital | I2C (Dirección fija por hardware de 7 bits: 0x29) |
| Velocidad del Reloj I2C | Hasta 400 kHz (Modo Fast-Mode de alta velocidad) |
| Parámetro Operativo / Físico | Rango / Valor Oficial |
|---|---|
| Rango de Medición Útil | 3 cm a 200 cm (2 metros de alcance absoluto) |
| Resolución del Sensor | 1 mm (Mediciones discretas consistentes) |
| Fuente Emisora Láser | Láser VCSEL de 940 nm (Totalmente invisible e inocuo) |
| Clasificación de Seguridad | Clase 1 (Seguro para la vista bajo cualquier uso) |
| Ángulo de Visión (FoV) | 25 Grados (Haz cónico colimado de precisión) |
| Dimensiones del Módulo | 13.3 mm x 10.5 mm |
Compatibilidad y Ventajas en Arduino, ESP32 y Proyectos Robóticos
• Precisión Total Independiente del Color: Al medir el tiempo de vuelo de la onda y no su atenuación lumínica, medirá exactamente el mismo valor tanto si el objeto en frente es de color negro mate, blanco brillante, espejo o acrílico translúcido.
• Inmunidad Excepcional al Ruido Ambiental: El micro-emisor VCSEL opera en una longitud de onda infrarroja muy específica (940 nm). Esto permite que el receptor filtre de forma selectiva destellos de luz solar o luminarias interiores, evitando lecturas erráticas.
• Direccionamiento Dinámico de Múltiples Sensores: Aunque su dirección de fábrica en el bus I2C es fija (0x29), el pin de control **XSHUT** integrado permite encender individualmente cada sensor mediante software para reasignarles nuevas direcciones en caliente, permitiendo conectar múltiples módulos al mismo par de cables.
El VL53L0X se comunica mediante el estándar I2C. Cuenta además con pines auxiliares de control de energía y alarmas por interrupción.
Galería Dinámica de Conexiones de Hardware
Guía Esencial de Conexión y Distribución de Pines: El módulo presenta comúnmente una hilera de 6 pines: **VCC** (Conéctelo a 5V o 3.3V, ya que el módulo integra un regulador interno), **GND** (Tierra común del circuito), **SCL** (Línea de reloj del bus I2C, conectado al pin A5 en Arduino Uno o pin 22 en ESP32), **SDA** (Línea de datos del bus I2C, conectado al pin A4 en Arduino Uno o pin 21 en ESP32), **GPIO1** (Salida de interrupción programable, opcional) y **XSHUT** (Pin de apagado activo en BAJO). De forma predeterminada, el pin XSHUT cuenta con una resistencia de pull-up alta, manteniendo el sensor activo; si requiere controlar varios sensores a la vez, acople este pin a un puerto digital GPIO libre de su microcontrolador para administrar el encendido por software.
🎓 Concepto de Tiempo de Vuelo (ToF) y Modos de Alta Precisión
Para implementar y configurar de manera óptima el software del VL53L0X a través del bus I2C, entienda la física interna de su procesamiento:
- Fórmula del Tiempo de Vuelo (ToF): El núcleo interno emite ráfagas de pulsos láser invisibles de 940 nm. La distancia se resuelve midiendo el desfase temporal mediante la ecuación elemental $$d = \frac{c \cdot t}{2}$$, donde $c$ representa la velocidad de la luz y $t$ es el tiempo total transcurrido en el viaje de ida y vuelta. El cálculo se realiza por hardware dentro del silicio.
- Configuración del Presupuesto de Temporización ("Timing Budget"): Este parámetro define el tiempo total asignado al chip para realizar una única medición de distancia. Puede variarse mediante programación: asignando **20 ms (Modo Alta Velocidad)** se consiguen escaneos muy rápidos idóneos para robots veloces a expensas de mayor ruido, mientras que configurando **200 ms (Modo Alta Precisión)** se promedian miles de muestras reduciendo el error por debajo del milímetro en rangos lejanos.
- Gestión de Direccionamiento de Sensores Múltiples: Dado que todos los VL53L0X arrancan compartiendo la dirección esclava estática **0x29**, conectarlos en paralelo colapsaría el bus. La solución de ingeniería consiste en cablear los pines **XSHUT** a salidas digitales independientes del procesador, arrancar manteniendo todos los módulos apagados (XSHUT en BAJO) e ir encendiéndolos secuencialmente uno a uno para enviarles por comandos I2C su nueva dirección exclusiva de trabajo.
// Código Completo para la Lectura del Sensor ToF VL53L0X usando Arduino
// Utiliza la librería oficial de Adafruit para configurar el bus I2C de forma óptima
#include <Wire.h>
#include "Adafruit_VL53L0X.h"
// Creación del objeto que gestionará la comunicación con el sensor
Adafruit_VL53L0X lox = Adafruit_VL53L0X();
void setup() {
// Inicialización del puerto de consola serie a alta velocidad
Serial.begin(115200);
// Espera defensiva para placas con USB nativo como Arduino Leonardo, Zero o ESP32
while (!Serial) {
delay(1);
}
Serial.println("--- Buscando e Inicializando el Sensor de Distancia Láser VL53L0X ---");
// Intenta arrancar la comunicación I2C en la dirección predeterminada 0x29
// Nota: Wire.begin() se ejecuta automáticamente dentro del método begin() de la librería
if (!lox.begin()) {
Serial.println(F("❌ [ ERROR ]: No se pudo encontrar el sensor VL53L0X. Verifique el cableado I2C."));
while (1); // Bloqueo de seguridad si el hardware no responde
}
Serial.println(F("✅ [ ÉXITO ]: Sensor VL53L0X detectado correctamente en la direccion 0x29."));
// Configuración de rendimiento opcional: Modo de Larga Distancia y Alta Precisión
// Prolonga el presupuesto de tiempo interno para conseguir muestras más limpias y estables
// lox.setMeasurementTimingBudgetMicroSeconds(200000); // 200 ms para máxima precisión
Serial.println(F("Iniciando lecturas continuas de rango absoluto en milimetros..."));
Serial.println(F("---------------------------------------------------------------------"));
}
void loop() {
VL53L0X_RangingMeasurementData_t medida;
// Solicita al hardware del sensor realizar un disparo láser y recuperar los datos analizados
lox.rangingTest(&medida, false);
// Verifica que el estado de la medición óptica sea completamente válido
// El código de estado de rango 0 indica una muestra limpia y exitosa sin reflejos fantasma
if (medida.RangeStatus != 4) {
uint16_t distanciaMm = medida.RangeMilliMeter;
// Despliegue formativo de resultados en la consola de depuración
Serial.print(F("[ TELEMETRÍA ]: Distancia detectada: "));
Serial.print(distanciaMm);
Serial.print(F(" mm | "));
Serial.print((float)distanciaMm / 10.0, 1);
Serial.println(F(" cm"));
// Lógica condicional de ejemplo: Control de alertas de colisión para robots móviles
if (distanciaMm < 150) {
Serial.println(F(" ⚠️ [ ALERTA ]: Obstáculo crítico detectado a menos de 15 centímetros."));
}
} else {
// Si el estado es 4, significa que el haz láser viajó al vacío y no regresó ningún eco
Serial.println(F(" ℹ️ [ FUERA DE RANGO ]: El objeto se encuentra demasiado lejos o la señal es débil."));
}
Serial.println(F("---------------------------------------------------------------------"));
// Pausa de cortesía entre ráfagas de pulsos láser para evitar lecturas térmicas cruzadas
delay(100);
}
1. ¿Por qué el VL53L0X es drásticamente superior a sensores ópticos clásicos como el Sharp GP2Y0A21YK0F?
Los sensores ópticos tradicionales usan triangulación de luz basándose en la intensidad de la energía reflejada. Si un objeto es negro, absorbe la luz y el sensor cree erróneamente que está muy lejos. Si es blanco, refleja todo y da lecturas falsas de cercanía. El VL53L0X mide el **tiempo de viaje** de los fotones, no la intensidad. Un fotón tarda el mismo tiempo en ir y volver tanto si rebota en una pared blanca como en una superficie oscura, logrando una precisión absoluta e independiente del color del objetivo.
2. ¿Es peligroso para los ojos humanos el haz de luz láser emitido por este módulo?
No. El VL53L0X incorpora un microemisor VCSEL (láser emisor de superficie de cavidad vertical) que trabaja a una longitud de onda de **940 nm**, completamente fuera del espectro visible. Está certificado oficialmente bajo el estándar internacional de seguridad láser como un dispositivo de **Clase 1**. Esto garantiza que, incluso bajo fallas de software o exposición prolongada directa, la potencia óptica emitida está muy por debajo de los límites de daño ocular, siendo 100% seguro para humanos y animales.
3. ¿Cómo puedo conectar y controlar 3 sensores VL53L0X en el mismo bus de cables si la dirección I2C viene fija de fábrica?
Aunque el chip arranca siempre en la dirección estática **0x29**, puedes reasignarla dinámicamente por código. Para ello, conecta los pines **XSHUT** de cada sensor a pines digitales individuales de tu Arduino. En el arranque (`setup`), coloca todos esos pines en BAJO para apagar los sensores. Luego, pon en ALTO el XSHUT del primer sensor, inicialízalo con la librería y usa el comando `lox.setAddress(0x30)`. Repite el proceso con el segundo sensor asignándole la dirección `0x31`, y así sucesivamente. Una vez hecho esto, los tres sensores coexistirán perfectamente en las mismas líneas SDA/SCL.
4. ¿Qué espesor de vidrio o acrílico transparente se puede colocar enfrente del sensor como ventana protectora?
Puedes resguardarlo usando láminas delgadas de acrílico o vidrio transparentes (preferiblemente menores a **1 mm o 1.5 mm**). Sin embargo, debes tener extremo cuidado: si colocas la ventana demasiado separada del sensor, el haz láser rebotará internamente en la superficie del plástico y regresará de forma directa al receptor del chip. Esto provocará un error de "diafonía" (cross-talk), donde el sensor se medirá a sí mismo constantemente reportando distancias fijas de pocos milímetros. Debe instalarse pegado al chip y aplicar calibraciones de cross-talk por software.
5. ¿Por qué el rango de medición real cae drásticamente en exteriores bajo la luz del sol directa?
El sensor calcula la distancia contando fotones individuales de 940 nm que regresan a su matriz de diodos SPAD. La luz solar natural es una fuente masiva y caótica de radiación infrarroja que también inunda el ambiente con longitudes de onda de 940 nm. En exteriores con sol radiante, el ruido de fondo satura el receptor óptico, ocultando la señal del láser VCSEL. Como consecuencia, el rango útil máximo de detección en exteriores puede disminuir desde los 2 metros teóricos hasta un rango aproximado de **40 cm a 60 cm**.
6. ¿Es este sensor apto para medir el nivel de agua o líquidos transparentes dentro de un tanque?
No es la solución ideal de forma directa. El agua pura y limpia actúa como un medio transparente refractivo: en lugar de hacer rebotar los fotones del láser de regreso hacia el sensor, el haz de luz atraviesa el agua o se desvía de ángulo debido a las leyes de la refracción óptica, haciendo que el sensor mida el fondo del tanque o reporte error. Para medir líquidos con el VL53L0X de forma consistente, se requiere colocar un pequeño flotador opaco de plástico sobre la superficie del agua para que sirva de blanco reflector para el láser.
