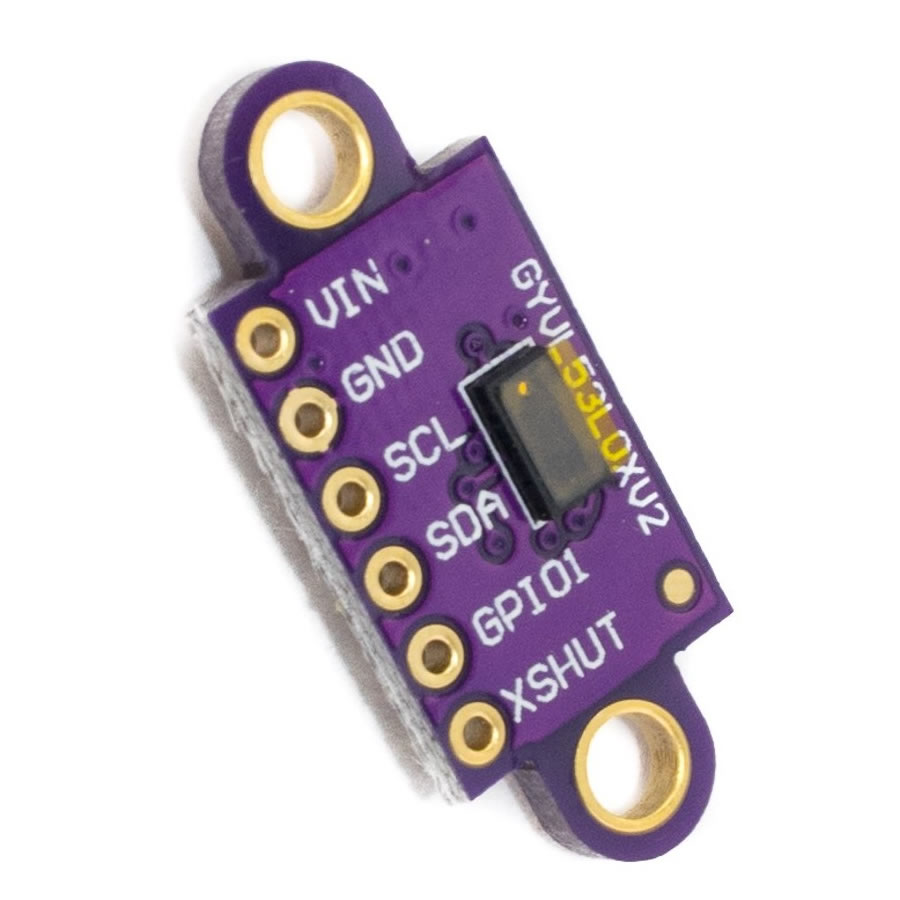

Sensor ToF láser VL53L0X
Medición de distancia infrarroja por tiempo de vuelo
El VL53L0X mide distancia mediante tiempo de vuelo de pulsos infrarrojos de 940 nm, ofreciendo lectura absoluta más independiente del color que sensores reflectivos simples. Se comunica por I²C y permite ajustar presupuesto temporal y modos de alcance. Es ideal para robótica, nivel y proximidad. Arduino y Raspberry Pi poseen bibliotecas. La placa debe incluir regulación/adaptación si se alimentará con 5 V; el sensor interno trabaja a baja tensión.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Sensor | ST VL53L0X |
| Principio | Time-of-Flight infrarrojo |
| Rango | Hasta aproximadamente 2 m en condiciones favorables |
| Interfaz | I²C |
| Dirección predeterminada | 0x29 |
| Emisor | Láser VCSEL 940 nm clase 1 |
| Compatibilidad | Arduino y Raspberry Pi por I²C |
| Características adicionales | Valor |
|---|---|
| Resolución | Milímetros |
| Campo de visión | Aproximadamente 25° |
| XSHUT | Permite cambiar dirección y usar varios sensores |
| Modos | Precisión, velocidad y largo alcance |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa comprueba el sensor, solicita mediciones continuas y descarta estados fuera de rango antes de mostrar distancia en milímetros.
#include <Wire.h>
#include <Adafruit_VL53L0X.h>
Adafruit_VL53L0X lox;
void setup(){Serial.begin(115200);if(!lox.begin()){Serial.println("VL53L0X no detectado");while(1);}}
void loop(){VL53L0X_RangingMeasurementData_t m;lox.rangingTest(&m,false);if(m.RangeStatus!=4){Serial.print("Distancia: ");Serial.print(m.RangeMilliMeter);Serial.println(" mm");}else Serial.println("Fuera de rango");delay(100);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el VL53L0X requiere 2,6–3,5 V en el sensor; breakout según regulador. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o.
2. ¿Cómo se conecta al controlador?
La interfaz principal es I²C en 0x29 más XSHUT. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el programa incluido.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con HC-SR04?
Frente a HC-SR04, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con Sharp GP2Y0A21?
Comparado con Sharp GP2Y0A21, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Puede atravesar vidrio transparente?
El vidrio puede reflejar, absorber o desviar el infrarrojo, creando offsets y retornos múltiples; calibra específicamente detrás de la ventana elegida.
9. ¿Cómo conecto varios sensores iguales?
Mantén todos en XSHUT, activa uno por vez, asígnale nueva dirección I²C y repite antes de iniciar mediciones simultáneas durante.
10. ¿Es seguro para los ojos?
El componente está diseñado como láser clase 1 bajo operación especificada; no modifiques óptica ni observes con instrumentos aumentadores inadecuados.
