UV-SENS Sensor de Luz Ultravioleta P Arduino - Voltaje: 3.3-5VDC
[UV-SENS] UV-SENS Sensor de Luz Ultravioleta P Arduino - Voltaje: 3.3-5VDC
https://electrofranko.mifactura.digital/shop/uv-sens-uv-sens-sensor-de-luz-ultravioleta-p-arduino-voltaje-3-3-5vdc-1333 https://electrofranko.mifactura.digital/web/image/product.template/1333/image_1920?unique=33d5da1
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
UV-SENS

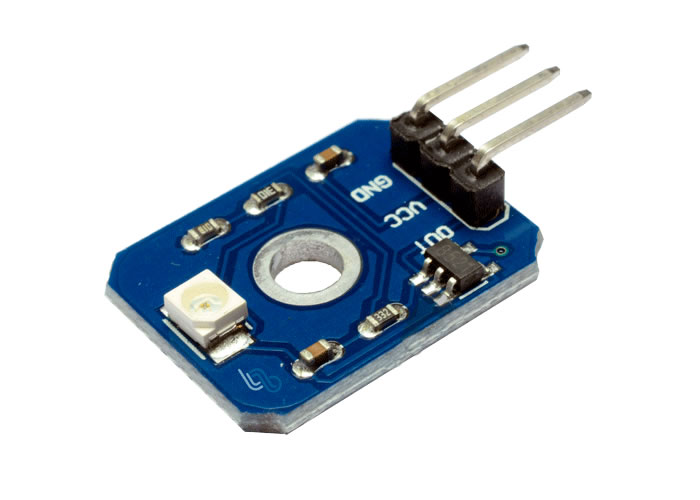

Sensor de Luz Ultravioleta Analógico GUVA-S12SD
Módulo detector de radiación UV para la medición precisa del índice solar e instrumentación ambiental.
El GUVA-S12SD es un módulo sensor de radiación ultravioleta optimizado para medir la intensidad de la luz solar en los espectros UVA y UVB. Basado en un fotodiodo de nitruro de galio e indio (InGaN) y un amplificador operacional de alta precisión integrado en la placa, convierte la corriente generada por los fotones UV en una señal de voltaje analógica lineal de fácil lectura. Su curva de respuesta espectral cubre de forma ideal las longitudes de onda responsables de las quemaduras en la piel, convirtiéndolo en la herramienta perfecta para estaciones meteorológicas portátiles, dispositivos ponibles de monitoreo y sistemas de control inteligente.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Sistemas Compatibles | Arduino, ESP32, STM32, PIC, Raspberry Pi (vía ADC) |
| Voltaje de Alimentación | 2.5 V a 5.0 V DC (Altamente versátil) |
| Corriente de Operación | ~0.06 mA (Consumo ultra bajo en microamperios) |
| Espectro de Detección | 240 nm a 370 nm (Bandas UVA y UVB completas) |
| Longitud de Onda Pico | 355 nm (Máxima sensibilidad del fotodiodo) |
| Tipo de Señal de Salida | Analógica de Voltaje lineal (0V hasta ~1.1V / Vcc) |
| Parámetro Operativo / Físico | Rango / Valor Oficial |
|---|---|
| Rango de Medición UV | Índice UV de 0 a 11+ (Escala de la OMS) |
| Linealidad Operativa | R² ≥ 0.99 (Comportamiento altamente lineal) |
| Ángulo de Detección Óptico | 130 Grados (Ventana de captación angular amplia) |
| Temperatura de Trabajo | -30°C a +85°C (Apto para intemperie extrema) |
| Dimensiones de la PCB | 11 mm x 27 mm x 3 mm |
| Configuración de Interfaz | Bloque de 3 pines: VCC, GND, SIG (Salida analógica) |
Compatibilidad y Ventajas en Arduino, ESP32 y Raspberry Pi
• Lectura Analógica Directa y Lineal: Omitirá la necesidad de configurar protocolos de bus digitales complejos (I2C/SPI) o librerías de terceros de gran tamaño. Su salida es directamente proporcional al Índice UV, facilitando las operaciones matemáticas en el firmware.
• Consumo Energético Prácticamente Despreciable: Con una demanda de corriente inferior a los 100 microamperios, puede mantenerse encendido de forma ininterrumpida en estaciones ambientales remotas energizadas por celdas solares o baterías de litio.
• Inmunidad Espectral a la Luz Visible: Su fotodiodo basado en compuesto semiconductor InGaN posee una respuesta selectiva a la energía ultravioleta, ignorando la luz visible del entorno y la radiación infrarroja, evitando falsas lecturas provocadas por focos comunes.
El cableado del módulo GUVA-S12SD requiere únicamente tres hilos de conexión estándar hacia los terminales de lectura del procesador.
Galería Dinámica de Conexiones de Hardware
Para procesar e interpretar de forma correcta las señales eléctricas provenientes de este sensor de radiación, domine las bases de su curva de calibración:
- Relación Lineal Tensión-Índice UV: El circuito amplificador integrado en el GUVA-S12SD está calibrado de manera que incrementos en la radiación solar generan saltos de tensión predecibles. Típicamente, un nivel de salida cercano a los **0V** indica condiciones nocturnas o interiores (Índice UV 0), mientras que un voltaje analógico de **1.0V (1000 mV)** representa una radiación intensa de nivel 10 en la escala internacional de la Organización Mundial de la Salud (OMS).
- Mapeo por Tramos o Interpolación: Aunque el comportamiento es lineal, la aproximación recomendada en ingeniería de software consiste en verificar el voltaje medido frente a las siguientes referencias del fabricante: un voltaje < 50mV equivale a un Índice de 0; entre 51 y 227mV a un Índice de 1; entre 228 y 318mV a un Índice de 2, y de manera progresiva hasta superar los 1000mV que señalan un Índice extremo de 11+.
- Adaptabilidad al Voltaje de Referencia (VREF): Para que los cálculos lógicos sean estables, el voltaje con el que se alimenta el convertidor ADC debe estar perfectamente regulado. Si la alimentación de la placa de desarrollo cae por debajo de los 5V ideales debido al consumo de relés o motores, los valores del índice UV calculados por software sufrirán desviaciones, por lo que se sugiere implementar promedios móviles y filtros digitales en el código.
Sensor de Luz Ultravioleta Analógico GUVA-S12SD
Módulo detector de radiación UV para la medición precisa del índice solar e instrumentación ambiental.
El GUVA-S12SD es un módulo sensor de radiación ultravioleta optimizado para medir la intensidad de la luz solar en los espectros UVA y UVB. Basado en un fotodiodo de nitruro de galio e indio (InGaN) y un amplificador operacional de alta precisión integrado en la placa, convierte la corriente generada por los fotones UV en una señal de voltaje analógica lineal de fácil lectura. Su curva de respuesta espectral cubre de forma ideal las longitudes de onda responsables de las quemaduras en la piel, convirtiéndolo en la herramienta perfecta para estaciones meteorológicas portátiles, dispositivos ponibles de monitoreo y sistemas de control inteligente.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Sistemas Compatibles | Arduino, ESP32, STM32, PIC, Raspberry Pi (vía ADC) |
| Voltaje de Alimentación | 2.5 V a 5.0 V DC (Altamente versátil) |
| Corriente de Operación | ~0.06 mA (Consumo ultra bajo en microamperios) |
| Espectro de Detección | 240 nm a 370 nm (Bandas UVA y UVB completas) |
| Longitud de Onda Pico | 355 nm (Máxima sensibilidad del fotodiodo) |
| Tipo de Señal de Salida | Analógica de Voltaje lineal (0V hasta ~1.1V / Vcc) |
| Parámetro Operativo / Físico | Rango / Valor Oficial |
|---|---|
| Rango de Medición UV | Índice UV de 0 a 11+ (Escala de la OMS) |
| Linealidad Operativa | R² ≥ 0.99 (Comportamiento altamente lineal) |
| Ángulo de Detección Óptico | 130 Grados (Ventana de captación angular amplia) |
| Temperatura de Trabajo | -30°C a +85°C (Apto para intemperie extrema) |
| Dimensiones de la PCB | 11 mm x 27 mm x 3 mm |
| Configuración de Interfaz | Bloque de 3 pines: VCC, GND, SIG (Salida analógica) |
Compatibilidad y Ventajas en Arduino, ESP32 y Raspberry Pi
• Lectura Analógica Directa y Lineal: Omitirá la necesidad de configurar protocolos de bus digitales complejos (I2C/SPI) o librerías de terceros de gran tamaño. Su salida es directamente proporcional al Índice UV, facilitando las operaciones matemáticas en el firmware.
• Consumo Energético Prácticamente Despreciable: Con una demanda de corriente inferior a los 100 microamperios, puede mantenerse encendido de forma ininterrumpida en estaciones ambientales remotas energizadas por celdas solares o baterías de litio.
• Inmunidad Espectral a la Luz Visible: Su fotodiodo basado en compuesto semiconductor InGaN posee una respuesta selectiva a la energía ultravioleta, ignorando la luz visible del entorno y la radiación infrarroja, evitando falsas lecturas provocadas por focos comunes.
El cableado del módulo GUVA-S12SD requiere únicamente tres hilos de conexión estándar hacia los terminales de lectura del procesador.
Galería Dinámica de Conexiones de Hardware
Para procesar e interpretar de forma correcta las señales eléctricas provenientes de este sensor de radiación, domine las bases de su curva de calibración:
- Relación Lineal Tensión-Índice UV: El circuito amplificador integrado en el GUVA-S12SD está calibrado de manera que incrementos en la radiación solar generan saltos de tensión predecibles. Típicamente, un nivel de salida cercano a los **0V** indica condiciones nocturnas o interiores (Índice UV 0), mientras que un voltaje analógico de **1.0V (1000 mV)** representa una radiación intensa de nivel 10 en la escala internacional de la Organización Mundial de la Salud (OMS).
- Mapeo por Tramos o Interpolación: Aunque el comportamiento es lineal, la aproximación recomendada en ingeniería de software consiste en verificar el voltaje medido frente a las siguientes referencias del fabricante: un voltaje < 50mV equivale a un Índice de 0; entre 51 y 227mV a un Índice de 1; entre 228 y 318mV a un Índice de 2, y de manera progresiva hasta superar los 1000mV que señalan un Índice extremo de 11+.
- Adaptabilidad al Voltaje de Referencia (VREF): Para que los cálculos lógicos sean estables, el voltaje con el que se alimenta el convertidor ADC debe estar perfectamente regulado. Si la alimentación de la placa de desarrollo cae por debajo de los 5V ideales debido al consumo de relés o motores, los valores del índice UV calculados por software sufrirán desviaciones, por lo que se sugiere implementar promedios móviles y filtros digitales en el código.
