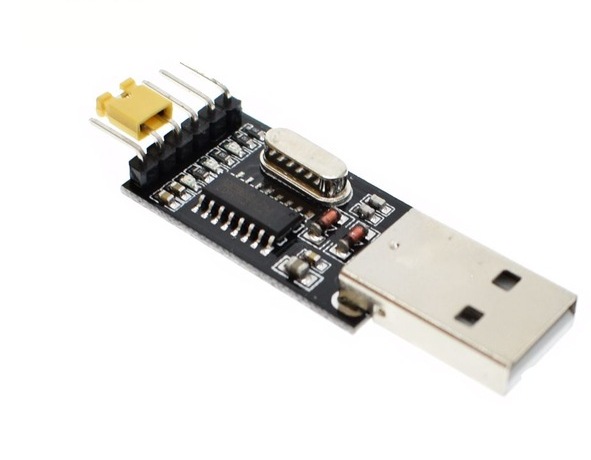

USB-TTL340 Adaptador Serial USB a TTL con CH340
[USB-TTL340] USB-TTL340 Adaptador Serial USB a TTL con CH340
Referencia Interna:
USB-TTL340
Adaptador USB-TTL CH340
Conversor USB a UART TTL
El USB-TTL340 es un adaptador módulo compacto basado en CH340G/CH340C según revisión, diseñado para comunicar un ordenador con microcontroladores mediante UART TTL. Expone TX, RX y GND, además de alimentación y señales de control según la placa. Es útil para consolas, bootloaders y diagnóstico. No debe conectarse a RS-232 ni RS-485. Antes de usarlo verifica si trabaja a 3,3 o 5 V y si el pin de alimentación sigue al selector.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Conversor | CH340G/CH340C según revisión |
| Interfaz PC | USB 2.0 |
| Interfaz objetivo | UART TTL |
| Señales | TX, RX y GND; adicionales según modelo |
| Niveles | 3,3/5 V según placa |
| Formato | módulo compacto |
| Compatibilidad | Windows, Linux, macOS según controlador |
| Características adicionales | Valor |
|---|---|
| Velocidad | Dependiente del circuito y controlador |
| Alimentación | 3,3/5 V según jumper o pines |
| Control automático reset | DTR/RTS cuando están expuestos |
| Uso | Programación serial y consola |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El puente serial de ejemplo permite probar una UART secundaria; en PC usa un terminal con la misma velocidad, bits, paridad y parada.
#include <SoftwareSerial.h>
SoftwareSerial puerto(10,11); // RX, TX
void setup(){Serial.begin(115200);puerto.begin(9600);Serial.println("Puente UART listo");}
void loop(){while(Serial.available())puerto.write(Serial.read());while(puerto.available())Serial.write(puerto.read());static unsigned long t=0;if(millis()-t>5000){t=millis();Serial.println("
Esperando datos...");}}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple este adaptador?
Convierte USB del ordenador en UART TTL para programar, configurar y diagnosticar microcontroladores; no produce niveles RS-232 ni RS-485 durante.
2. ¿Qué niveles lógicos utiliza?
Depende del selector y placa, normalmente 3,3 o 5 V. Verifica con multímetro antes de conectar un microcontrolador sensible durante.
3. ¿Cómo se cruzan TX y RX?
TX del adaptador llega a RX del dispositivo y RX llega a TX; ambos necesitan tierra común para establecer referencia eléctrica.
4. ¿Puede alimentar la placa objetivo?
Algunos exponen 5 V o 3,3 V, pero su corriente es limitada; evita alimentar cargas grandes, motores, radios o placas desconocidas.
5. ¿Necesita instalar controladores?
Depende del chip y sistema operativo; CP2102, PL2303, FT232RL y CH340 utilizan controladores diferentes y crean puertos distintos durante el.
6. ¿Sirve para Arduino Uno?
Puede comunicarse con su UART, pero el Uno ya integra USB-serial; para programación automática también deben conectarse DTR y reset apropiadamente.
7. ¿Funciona con Raspberry Pi?
Sí como puerto USB serial. Linux suele crear /dev/ttyUSBx; añade permisos y selecciona velocidad, formato y control de flujo correctos.
8. ¿Cómo se compara con USB-RS485?
USB-TTL está pensado para distancias cortas y señales referidas a tierra; RS-485 utiliza diferencial para cables largos y redes multipunto.
9. ¿Cómo se compara con un ST-LINK?
USB-TTL comunica o usa bootloaders seriales; ST-LINK programa y depura directamente microcontroladores STM32/STM8 mediante SWD o SWIM durante el funcionamiento.
10. ¿Por qué aparecen caracteres ilegibles?
La causa habitual es baud rate, paridad, niveles, tierra, cristal o inversión incorrectos; confirma también que no sea una interfaz RS-232.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
