Convertidor USB a RS485 Industrial
Adaptador bidireccional para redes seriales diferenciales RS485 de larga distancia.
El USB-RS485C convierte un puerto USB en una interfaz RS485 semidúplex para comunicar computadoras con variadores, PLC, medidores y dispositivos Modbus RTU. La señal diferencial A/B ofrece mayor inmunidad al ruido y alcance que UART TTL. El control automático de dirección simplifica transmisión y recepción. Una red confiable requiere polaridad consistente, topología lineal, terminaciones y tierra de referencia apropiadas.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Interfaz PC | USB 2.0 |
| Interfaz de campo | RS485 de dos hilos |
| Modo | Semidúplex |
| Control de dirección | Automático |
| Distancia | Hasta 1200 m en condiciones apropiadas |
| Velocidad | Dependiente de distancia; hasta Mbps según versión |
| Compatibilidad | Windows, Linux, macOS y equipos Modbus |
| Características adicionales | Valor |
|---|---|
| Señales | A, B y GND según convertidor |
| Topología | Bus lineal |
| Nodos | Hasta 32 cargas unitarias clásicas |
| Terminación | 120 Ω en extremos |
| Protección | Depende de la versión C |
| Aplicaciones | PLC, medidores y automatización |
Ventajas y aplicaciones
Integración directa: Su diseño permite incorporarlo a prototipos y equipos mediante conexiones identificables y procedimientos de configuración claramente definidos.
Formato funcional: La placa reúne los componentes necesarios y reduce cableado adicional durante montaje, pruebas y mantenimiento del sistema electrónico.
Aplicaciones prácticas: Puede utilizarse en automatización, robótica, comunicaciones o instrumentación cuando se respetan sus límites eléctricos y mecánicos.
Compatibilidad técnica: Admite plataformas y herramientas habituales, aplicando controladores, bibliotecas o adaptaciones de nivel apropiadas para cada entorno.
Desarrollo educativo: Facilita comprender principios de sensado, programación y comunicación mediante ensayos repetibles con resultados observables durante cada práctica.

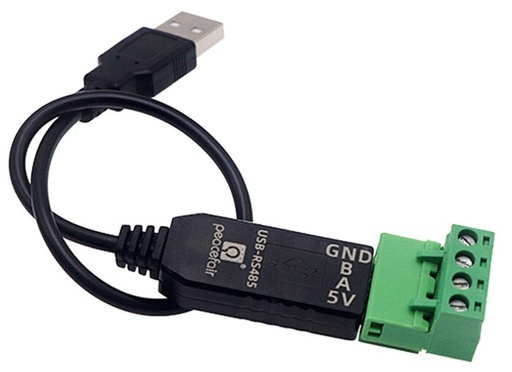

Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa ejecuta una prueba funcional amplia, procesa la señal principal y muestra estados de diagnóstico mediante el monitor serial.
#include <SoftwareSerial.h>
SoftwareSerial rs485(10,11); // RX, TX hacia transceptor
const byte CONTROL=4;
unsigned long secuencia=0;
void transmitir(const String &mensaje){
digitalWrite(CONTROL,HIGH);
delayMicroseconds(100);
rs485.print(mensaje);rs485.flush();
delayMicroseconds(100);
digitalWrite(CONTROL,LOW);
}
void setup(){
Serial.begin(115200);rs485.begin(9600);
pinMode(CONTROL,OUTPUT);digitalWrite(CONTROL,LOW);
Serial.println("Prueba RS485 semidúplex iniciada");
}
void loop(){
transmitir("Prueba RS485 #"+String(++secuencia)+"
");
unsigned long limite=millis()+500;
while(millis()<limite)while(rs485.available())Serial.write(rs485.read());
delay(1000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple el USB-RS485C?
El USB-RS485C realiza la función indicada utilizando su circuito específico y trabaja dentro de los límites eléctricos descritos en esta ficha.
2. ¿Qué alimentación necesita?
Debe utilizarse la tensión especificada, verificar polaridad antes de energizar y compartir tierra solamente cuando la interfaz eléctrica realmente lo requiera.
3. ¿Cómo debe instalarse correctamente?
Utiliza conexiones cortas, firmes y aisladas, evita esfuerzos sobre terminales y comprueba cada señal antes de conectar dispositivos costosos o sensibles.
4. ¿Qué factores afectan su funcionamiento?
La alimentación, ruido, longitud del cable, temperatura, configuración de software y montaje físico pueden cambiar notablemente el rendimiento observado en uso real.
5. ¿Es compatible con Arduino Uno?
Arduino necesita además un transceptor RS485 como MAX485; este adaptador está diseñado principalmente para el puerto USB de una computadora.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, siempre que las señales hacia GPIO no superen 3,3 voltios y se instalen controladores o convertidores adicionales cuando corresponda.
7. ¿Necesita calibración o configuración?
Los sensores requieren ajuste y referencias; los adaptadores necesitan controladores, niveles y parámetros de comunicación coincidentes con el dispositivo conectado.
8. ¿Cómo se compara con USB-TTL?
USB-RS485 utiliza transmisión diferencial robusta para buses largos; USB-TTL emplea niveles referidos a tierra y conexiones cortas punto a punto.
9. ¿En qué difiere de RS232?
RS485 usa un par diferencial y admite múltiples nodos; RS232 trabaja punto a punto con niveles positivos y negativos referidos a tierra.
10. ¿Necesita resistencias de terminación?
En buses largos se coloca aproximadamente 120 Ω en ambos extremos; las derivaciones deben ser cortas y la polarización debe diseñarse cuidadosamente.
