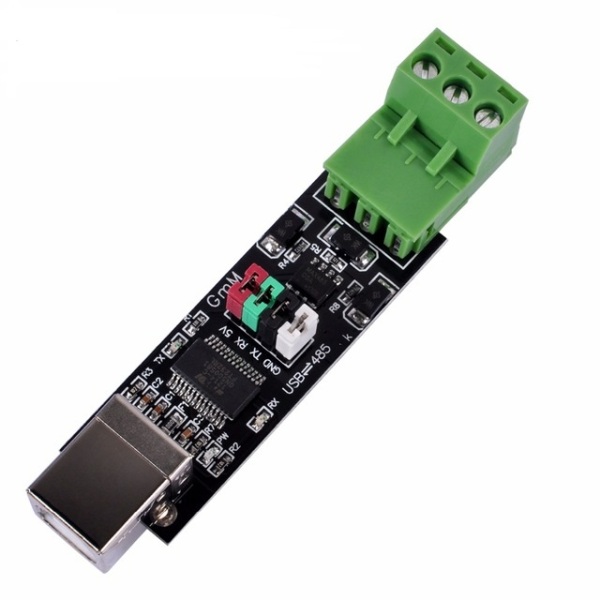

USB-RS485 Adaptador USB a RS485 C/FT232RL PCB Negro
[USB-RS485] USB-RS485 Adaptador USB a RS485 C/FT232RL PCB Negro
Referencia Interna:
USB-RS485
Adaptador USB a RS-485
Conversor USB a bus RS-485
El USB-RS485 es un adaptador compacto para conectar una computadora o Raspberry Pi a equipos RS-485 mediante un puerto serial virtual. Utiliza chip USB y transceptor según revisión y controla automáticamente transmisión y recepción en el enlace semidúplex. Es apropiado para Modbus RTU, PLC, medidores y sensores industriales. No convierte automáticamente el protocolo: velocidad, paridad, dirección, terminación y polaridad deben coincidir con todos los nodos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Función | USB ↔ RS-485 semidúplex |
| Controlador USB | chip USB y transceptor según revisión |
| Bus | Par diferencial A/B |
| Alimentación | Desde USB |
| Protocolo | Transparente; compatible con Modbus RTU |
| Terminación | 120 Ω solo en extremos |
| Compatibilidad | Windows, Linux y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| Dirección TX/RX | Automática en adaptador habitual |
| Aislamiento | No incluido salvo indicación expresa |
| Topología | Bus lineal multipunto |
| Conexión | Bornera o cable según modelo |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Para probarlo usa terminal o script Modbus en el ordenador; configura puerto, velocidad, paridad, bits y dirección exactamente como el equipo remoto.
#include <SoftwareSerial.h>
SoftwareSerial puerto(10,11); // RX, TX
void setup(){Serial.begin(115200);puerto.begin(9600);Serial.println("Puente UART listo");}
void loop(){while(Serial.available())puerto.write(Serial.read());while(puerto.available())Serial.write(puerto.read());static unsigned long t=0;if(millis()-t>5000){t=millis();Serial.println("
Esperando datos...");}}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué estándar eléctrico convierte?
Convierte USB a un bus diferencial RS-485 semidúplex, adecuado para enlaces multipunto y mayor inmunidad al ruido que UART TTL.
2. ¿RS-485 define el protocolo de mensajes?
No; solo define la capa eléctrica. Modbus RTU, protocolos propietarios y otros formatos determinan direcciones, tramas, tiempos y comprobación durante.
3. ¿Necesita alimentación externa?
Normalmente toma energía del USB; los terminales A/B no alimentan equipos remotos y todos deben cumplir límites de modo común.
4. ¿Dónde se coloca la resistencia de 120 Ω?
Únicamente en los dos extremos físicos del cable principal; colocar terminación en cada nodo sobrecarga el bus y reduce amplitud diferencial.
5. ¿Qué cable conviene utilizar?
Un par trenzado de impedancia apropiada reduce ruido; mantén derivaciones cortas y añade blindaje o tierra de referencia cuando el entorno lo requiera.
6. ¿Es compatible con Arduino?
Sí si Arduino utiliza un transceptor RS-485 separado; el adaptador USB pertenece al ordenador y aparece como puerto serial virtual.
7. ¿Es compatible con Raspberry Pi?
Sí mediante USB y controladores del sistema; aplicaciones como pySerial o Modbus acceden al puerto creado, normalmente sin GPIO adicionales.
8. ¿Cómo se compara con USB-TTL?
USB-TTL entrega señales UART referidas a tierra y distancia corta; RS-485 usa par diferencial, permite más alcance y múltiples nodos.
9. ¿Cómo se compara con RS-232?
RS-232 es punto a punto con niveles bipolares; RS-485 es diferencial, multipunto y más resistente, pero ambos necesitan protocolos compatibles.
10. ¿Por qué no hay comunicación?
Revisa velocidad, paridad, dirección, A/B invertidos, terminación, polarización, tierra de referencia, controlador USB y control automático de transmisión durante el.
