  2. Matriz de Transistores Darlington de 7 Canales de 6V a 15V DIP-16 [ULN2004APG] Matriz de Transistores Darlington de 7 Canales de 6V a 15V DIP-16

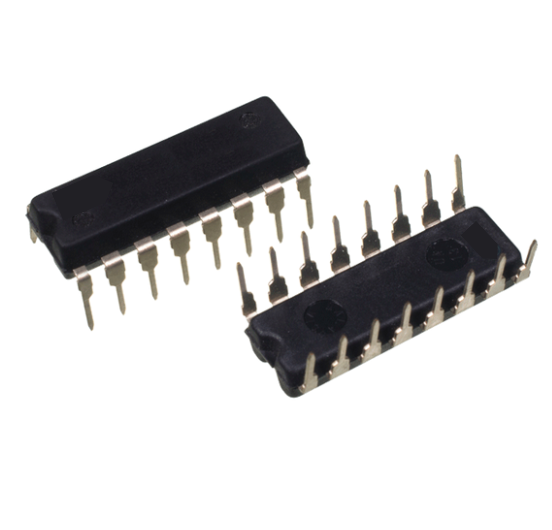

Matriz de Transistores Darlington de 7 Canales de 6V a 15V DIP-16

[ULN2004APG] Matriz de Transistores Darlington de 7 Canales de 6V a 15V DIP-16

https://electrofranko.com/web/image/product.template/1291/image_1920?unique=869e217

S/ 3.50 3.5 PEN S/ 3.50

S/ 3.50

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: ULN2004APG

Arreglo Darlington de 7 Canales en Encapsulado DIP-16 - ULN2004APG

El ULN2004APG es un arreglo de transistores Darlington NPN de siete canales, diseñado para el manejo eficiente de cargas inductivas y resistivas mediante señales lógicas. Es ampliamente utilizado para accionar relés, motores paso a paso, solenoides, lámparas y otros dispositivos de potencia moderada desde microcontroladores, PLC y circuitos digitales. Integra diodos de protección internos para supresión de picos inductivos, lo que incrementa la confiabilidad del sistema y protege los circuitos de control. Su encapsulado DIP-16 facilita el montaje y reemplazo, siendo muy común en aplicaciones industriales, educativas y de automatización.

Especificaciones Técnicas

Tipo de dispositivoArreglo Darlington NPN de 7 canales
EncapsuladoDIP-16
Número de canales7 salidas independientes
Tensión máxima de salida50 V
Corriente por canal500 mA (máx.)
Corriente total máxima2.5 A (limitada por disipación)
Tipo de salidaColector abierto
Diodos de protecciónIntegrados para cargas inductivas
Resistencias de entradaIntegradas, compatibles con lógica TTL
Tensión de entradaCompatible con 5 V y 12 V
Aplicaciones típicasRelés, motores paso a paso, solenoides
Configuración de pinesEntradas individuales y salidas Darlington
Temperatura de operación-40 °C a 85 °C
ULN2004APG DIP-16

Usos Comunes del ULN2004APG

  • • Control de relés: Permite accionar relés desde salidas lógicas de bajo consumo.
  • • Manejo de motores paso a paso: Muy usado en impresoras, CNC y sistemas automatizados.
  • • Activación de solenoides: Ideal para válvulas, cerraduras eléctricas y actuadores.
  • • Interfaces con microcontroladores: Compatible con Arduino, PIC, AVR y PLC.
  • • Automatización industrial y educativa: Solución confiable para prácticas y proyectos.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del ULN2004APG para especificaciones completas y aplicaciones recomendadas.

Descargue su Datasheet (PDF)
