TTP223B Sensor de Toque Touch Modulo para Arduino 2-5.5VDC Teclado Capacitivo TTP229 de 16 Teclas
[TTP229B] TTP223B Sensor de Toque Touch Modulo para Arduino 2-5.5VDC Teclado Capacitivo TTP229 de 16 Teclas
Referencia Interna:
TTP229B

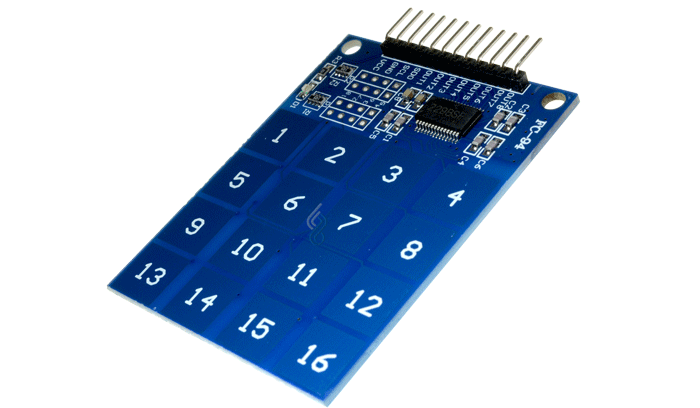

Teclado táctil capacitivo TTP229B
Control capacitivo de hasta 16 teclas
El TTP229B permite construir teclados capacitivos de ocho o dieciséis canales con pocas conexiones al microcontrolador. Detecta cambios de capacitancia sobre electrodos y entrega estados mediante interfaz serial de dos hilos o salidas directas según configuración. Es apropiado para paneles sellados, contraseñas y controles domésticos. Arduino y Raspberry Pi pueden leerlo; requiere montaje estable, alimentación limpia y calibración sin manos sobre las teclas al encender.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | TTP229-BSF |
| Canales | Hasta 16 teclas |
| Alimentación | 2,4–5,5 V |
| Interfaz | Serial de dos hilos y modos configurables |
| Salida | Estados digitales de teclas |
| Calibración | Automática |
| Compatibilidad | Arduino y Raspberry Pi por GPIO |
| Características adicionales | Valor |
|---|---|
| Sensibilidad | Configurable mediante capacitores/placa |
| Modos | 8 o 16 teclas según módulo |
| Respuesta | Rápida con escaneo interno |
| Aplicación | Teclados bajo panel no conductor |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa debe generar relojes, leer cada bit y construir una máscara de teclas; utiliza biblioteca TTP229 para simplificar temporización.
const byte TOUCH=2,LED=13;bool previo=false,estado=false;unsigned long ultimo=0;
void setup(){Serial.begin(115200);pinMode(TOUCH,INPUT);pinMode(LED,OUTPUT);}
void loop(){bool ahora=digitalRead(TOUCH);if(ahora&&!previo&&millis()-ultimo>150){ultimo=millis();estado=!estado;digitalWrite(LED,estado);Serial.println(estado?"Activado":"Desactivado");}previo=ahora;delay(5);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el TTP229B requiere 2,4–5,5 V. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o funcionamiento impredecible.
2. ¿Cómo se conecta al controlador?
La interfaz principal es serial síncrona de dos hilos o salidas configurables. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con TTP223?
Frente a TTP223, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con MPR121?
Comparado con MPR121, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Puede reconocer varias teclas simultáneas?
Depende del modo y configuración del módulo; consulta su matriz y protocolo porque ciertas placas priorizan una tecla o limitan combinaciones.
9. ¿Por qué cambia sensibilidad con la carcasa?
El espesor, constante dieléctrica, humedad y adhesivo modifican el acoplamiento; realiza la calibración y pruebas con el panel definitivo instalado.
10. ¿Es un dispositivo I²C estándar?
No; aunque utiliza reloj y datos, emplea un protocolo propio de desplazamiento. Debes usar temporización específica o una biblioteca compatible.
