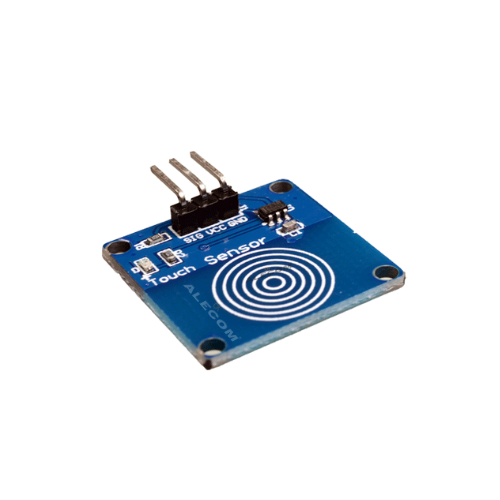

TTP223B Sensor de Toque Touch Modulo para Arduino 2-5.5VDC ARD-TSMD
[TTP223] TTP223B Sensor de Toque Touch Modulo para Arduino 2-5.5VDC ARD-TSMD
Referencia Interna:
TTP223
Módulo táctil capacitivo TTP223
Botón digital sensible al contacto
El TTP223 es un controlador táctil capacitivo de un canal que convierte una superficie conductora en botón electrónico sin partes mecánicas. El módulo entrega una salida digital al acercar o tocar el electrodo y suele permitir seleccionar modo momentáneo, enclavado y polaridad mediante puentes. Funciona con Arduino y Raspberry Pi a baja tensión. La sensibilidad depende de la cubierta, área del electrodo, humedad, tierra y ruido de alimentación.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | TTP223 |
| Canales | 1 |
| Alimentación | 2,0–5,5 V |
| Salida | Digital |
| Consumo | Bajo, dependiente del modo |
| Modos | Momentáneo/enclavado y polaridad según puentes |
| Compatibilidad | Arduino y Raspberry Pi por GPIO |
| Características adicionales | Valor |
|---|---|
| Calibración | Automática al energizar |
| Electrodo | Integrado y ampliable |
| Cubierta | No conductora, espesor limitado |
| Respuesta | Aproximadamente decenas de milisegundos |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo detecta flancos táctiles, implementa un interruptor lógico y evita múltiples activaciones mediante una breve ventana temporal.
const byte TOUCH=2,LED=13;bool previo=false,estado=false;unsigned long ultimo=0;
void setup(){Serial.begin(115200);pinMode(TOUCH,INPUT);pinMode(LED,OUTPUT);}
void loop(){bool ahora=digitalRead(TOUCH);if(ahora&&!previo&&millis()-ultimo>150){ultimo=millis();estado=!estado;digitalWrite(LED,estado);Serial.println(estado?"Activado":"Desactivado");}previo=ahora;delay(5);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el TTP223 requiere 2,0–5,5 V. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o funcionamiento impredecible.
2. ¿Cómo se conecta al controlador?
La interfaz principal es una salida digital táctil. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el programa incluido.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con un pulsador mecánico?
Frente a un pulsador mecánico, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con MPR121?
Comparado con MPR121, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Puede detectar a través de plástico?
Sí, si el material no es conductor y el espesor resulta moderado; superficies gruesas reducen sensibilidad y requieren mayor electrodo.
9. ¿Por qué se activa sin tocarlo?
Ruido de fuente, humedad, cables largos, mala tierra o metal cercano alteran capacitancia; mejora desacoplo, montaje y calibración inicial durante.
10. ¿Cómo funciona el modo enclavado?
Cada toque alterna el estado de salida cuando el puente correspondiente está configurado; el modo predeterminado suele permanecer activo solamente al tocar.
