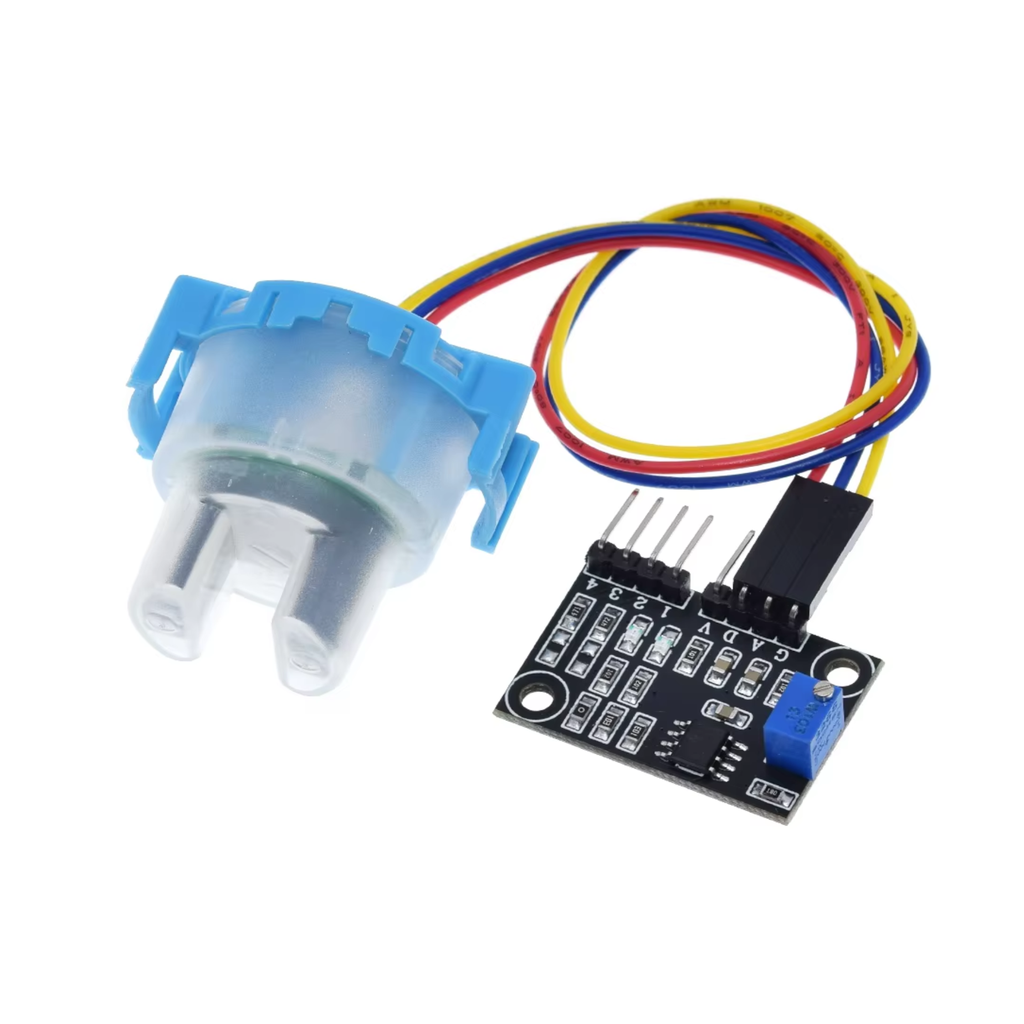

Sensor de turbidez TS-300B
Medición óptica de partículas suspendidas en agua
El TS-300B detecta cambios de turbidez observando la luz transmitida y dispersada por partículas suspendidas en agua. El conjunto habitual incluye sonda óptica y placa acondicionadora con salida analógica y, según versión, umbral digital. Es útil para tendencias, alarmas y proyectos educativos en lavadoras, acuarios o filtración. Arduino puede leerlo directamente; Raspberry Pi requiere ADC. Los valores NTU necesitan calibración con patrones conocidos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Principio | Transmisión/dispersión óptica |
| Alimentación habitual | 5 V CC |
| Salida | Analógica; digital según placa |
| Medio | Agua y líquidos compatibles |
| Parámetro | Turbidez relativa o NTU calibrado |
| Calibración | Patrones de turbidez requeridos |
| Compatibilidad | Arduino; Raspberry Pi mediante ADC |
| Características adicionales | Valor |
|---|---|
| Sonda | Óptica externa |
| Respuesta | Disminuye o cambia con partículas según circuito |
| Aplicación | Calidad de agua y control de filtración |
| Precisión | Dependiente de calibración, burbujas y geometría |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo promedia treinta lecturas, muestra voltaje y dispersión. Convierte a NTU únicamente después de construir una curva con patrones trazables.
const byte TURB=A0;const float REF=5.0;
void setup(){Serial.begin(115200);Serial.println("Calibre con agua clara y patrones conocidos");}
void loop(){long s=0;int mn=1023,mx=0;for(byte i=0;i<30;i++){int v=analogRead(TURB);s+=v;mn=min(mn,v);mx=max(mx,v);delay(5);}float adc=s/30.0,volt=adc*REF/1023.0;Serial.print("ADC=");Serial.print(adc,1);Serial.print(" V=");Serial.print(volt,3);Serial.print(" min=");Serial.print(mn);Serial.print(" max=");Serial.println(mx);delay(500);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el TS-300B requiere 5 V CC. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o funcionamiento impredecible.
2. ¿Cómo se conecta al controlador?
La interfaz principal es salida analógica y posible umbral digital. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el programa.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con un sensor TDS?
Frente a un sensor TDS, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con un turbidímetro de laboratorio?
Comparado con un turbidímetro de laboratorio, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Mide sólidos disueltos totales?
No; responde principalmente a partículas suspendidas que afectan la luz. Sustancias completamente disueltas pueden cambiar conductividad sin producir turbidez visible.
9. ¿Por qué debe calibrarse con patrones?
La respuesta depende de óptica, placa, suciedad y geometría; patrones conocidos permiten relacionar voltaje con NTU dentro de un rango útil.
10. ¿Cómo afectan las burbujas?
Dispersan y bloquean luz como partículas, generando lecturas falsas. Deja reposar la muestra o diseña un flujo sin aire atrapado.
