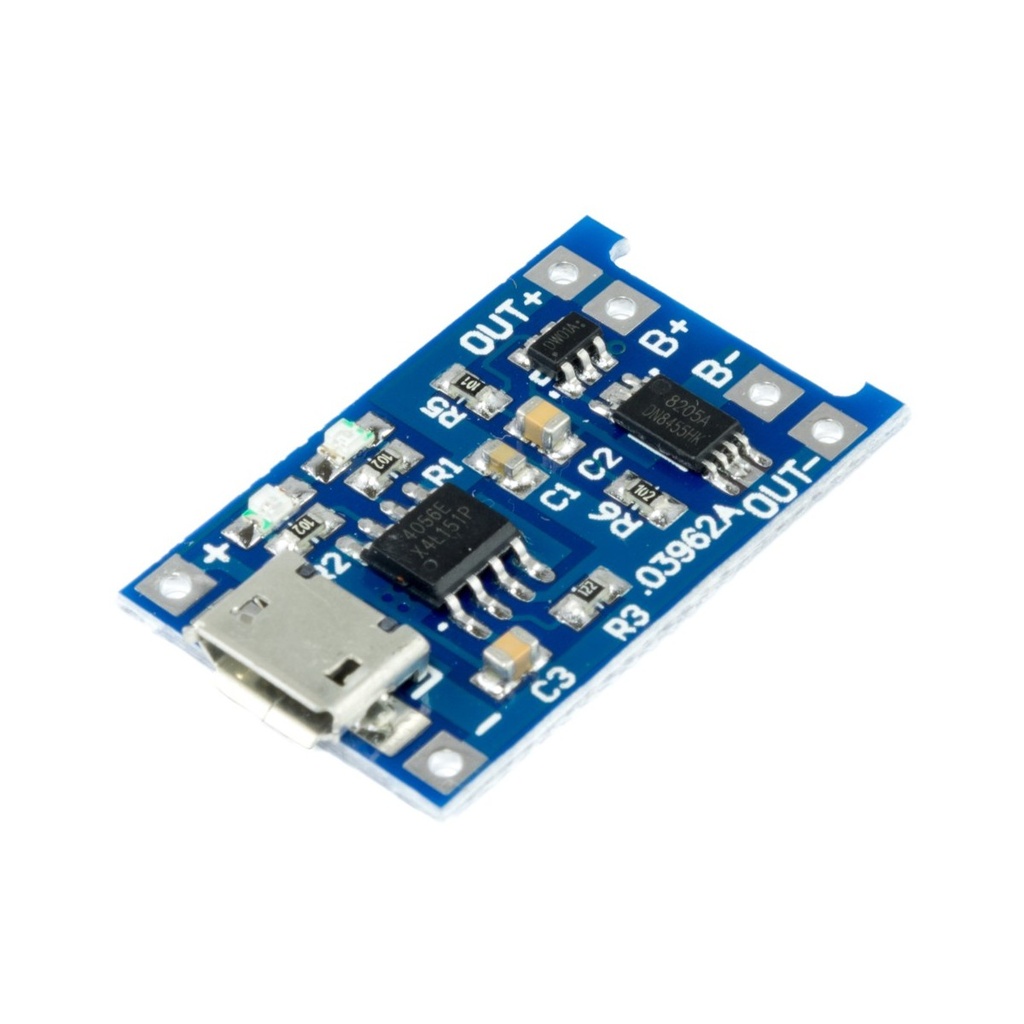

TP4056-C Modulo Cargador con Protección para Baterías Litio 3.7V TP4056 con Conector USB Tipo C
[TP4056-C] TP4056-C Modulo Cargador con Protección para Baterías Litio 3.7V TP4056 con Conector USB Tipo C
Referencia Interna:
TP4056-C
Cargador TP4056 para batería Li-ion con USB-C
Carga lineal CC/CV de una celda de litio
El TP4056-C es un módulo cargador lineal para una celda Li-ion o LiPo, con conector USB-C y algoritmo de corriente constante/tensión constante hasta 4,2 V. Las versiones protegidas añaden DW01A y MOSFET dual para sobrecarga, sobredescarga y sobrecorriente; otras solo cargan. La corriente se define mediante RPROG y genera calor proporcional a la diferencia de tensión. Arduino puede supervisar estados, pero no controla la carga internamente.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito cargador | TP4056 |
| Batería | Una celda Li-ion/LiPo 3,7 V nominal |
| Tensión final | 4,2 V ±1 % |
| Entrada | 5 V mediante USB-C o pads |
| Corriente programada común | 1 A con RPROG habitual |
| Algoritmo | CC/CV |
| Compatibilidad | Autónomo; Arduino/Raspberry Pi supervisan estado |
| Características adicionales | Valor |
|---|---|
| Terminación | Aproximadamente 1/10 de corriente programada |
| Indicadores | Carga y completa |
| Protección | Solo si incluye DW01A y MOSFET |
| USB-C | Normalmente entrada de alimentación, sin USB-PD |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo supervisa tensión mediante divisor y un estado digital; la regulación CC/CV continúa ejecutándose autónomamente en el TP4056.
const byte BAT=A0,ESTADO=2;const float VREF=5.0;
void setup(){Serial.begin(115200);pinMode(ESTADO,INPUT_PULLUP);}
void loop(){float adc=analogRead(BAT)*VREF/1023.0;float bateria=adc*2.0;Serial.print("Bateria estimada: ");Serial.print(bateria,3);Serial.print(" V | Estado: ");Serial.println(digitalRead(ESTADO)?"reposo/completa":"cargando");if(bateria>4.25)Serial.println("ALERTA: revise divisor y cargador");delay(750);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el TP4056-C requiere 5 V de entrada y una celda de litio. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido.
2. ¿Cómo se conecta al controlador?
La interfaz principal es carga autónoma con salidas de estado CHRG/STDBY. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con MCP73831?
Frente a MCP73831, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con un cargador balanceado 2S?
Comparado con un cargador balanceado 2S, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Puede cargar dos celdas en serie?
No; está diseñado exclusivamente para una celda con final de 4,2 V. Un paquete 2S requiere cargador y balanceador específicos.
9. ¿El conector USB-C negocia carga rápida?
Normalmente no; solo recibe 5 V y puede necesitar resistencias CC correctas. No solicita automáticamente tensiones USB-PD de 9 o 12 V.
10. ¿Por qué el módulo se calienta?
Es regulador lineal y disipa como calor la diferencia entre entrada y batería multiplicada por corriente; reduce corriente o mejora ventilación.
