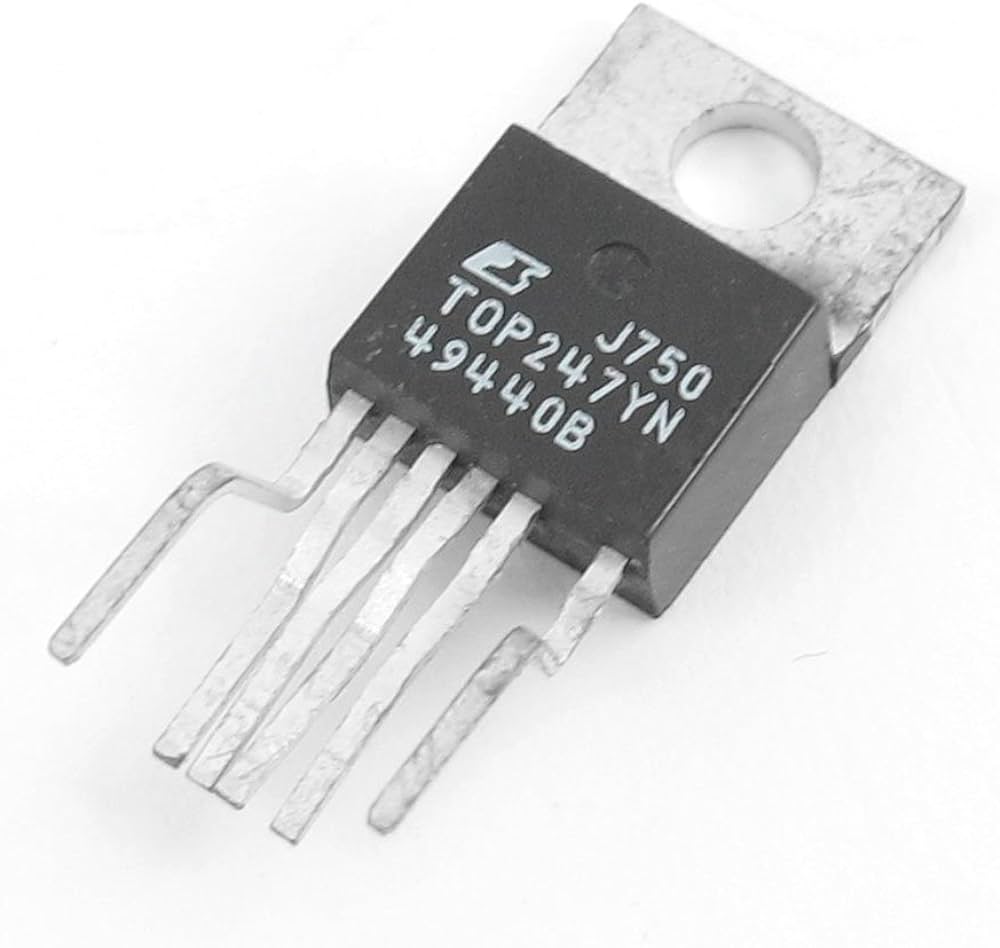

[TOP247YN] Circuito Controlador PWM Shitch
https://electrofranko.com/shop/top247yn-circuito-controlador-pwm-shitch-1848 https://electrofranko.com/web/image/product.template/1848/image_1920?unique=133c0dc
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TOP247YN
TOP247YN Conmutador Integrado de Alta Potencia
Circuito integrado regulador TOPSwitch-GX para fuentes de alimentación conmutadas avanzadas
El TOP247YN es un circuito integrado de conmutación monolítico perteneciente a la prestigiosa familia TOPSwitch-GX de Power Integrations. Este componente de alta densidad combina un MOSFET de potencia de alta tensión con un controlador PWM digital en un único chip. Diseñado para optimizar fuentes conmutadas, garantiza una eficiencia superior, reduciendo drásticamente la cantidad de componentes externos necesarios en la placa.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de componente | Conmutador de Fuentes de Alimentación (SMPS) |
| Voltaje de drenaje del MOSFET (VD) | 700V (Máximo de ruptura) |
| Potencia de salida (Adaptador abierto) | Hasta 165W (Entrada universal 85-265 VCA) |
| Potencia de salida (Pico máxima) | Hasta 290W (Con diseño térmico óptimo) |
| Frecuencia de operación interna | 132 kHz (Reducible a 66 kHz en pin F) |
| Ciclo de trabajo máximo (DCMAX) | 78% (Típico) |
| Corriente de drenaje máxima | 7.2 A (Límite interno programable) |
| Voltaje de control interno (VC) | -0.3V a 9V |
| Temperatura de operación de unión | -40°C a +150°C (Protección térmica integrada) |
| Resistencia de encendido (RDSon) | 1.8 Ω (Típica a 25°C) |
| Encapsulado estándar | TO-220-7C (Cuerpo plástico con 6 pines efectivos) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Detalle de Conexión |
|---|---|---|---|
| Pin 1 | Drenaje (D) | Terminal de salida del MOSFET de potencia | Hacia el transformador primario |
| Pin 2 | Frecuencia (F) | Selección de frecuencia de conmutación | Conectado a Fuente para 132 kHz |
| Pin 3 | Control (C) | Entrada de retroalimentación de error | Conexión directa al optoacoplador |
| Pin 4 | Línea (L) | Detección de sobrevoltaje y bajo voltaje | Conectado a la línea de alta tensión |
| Pin 5 | Externo (X) | Ajuste del límite de corriente externo | Resistencia externa programable |
| Pin 6 | Fuente (S) | Retorno de corriente común y tierra | Referencia negativa / Pestaña |
Ventajas del TOP247YN
Integración Monolítica Avanzada: Combina el oscilador, la lógica de control, el MOSFET de 700V y los sistemas de protección térmica en una sola oblea, minimizando la complejidad del ruteo.
Flexibilidad de Frecuencia: Admite operación dual de 132 kHz para optimizar el tamaño de los transformadores o 66 kHz para reducir drásticamente el ruido de interferencia electromagnética (EMI).
Protección Total Integrada: Cuenta con reinicio automático ante cortocircuitos, apagado térmico por histéresis y detección programable de baja tensión de línea para evitar daños críticos.
Consumo EcoSmart Eficiente: Reduce de manera drástica las pérdidas de energía en modo de espera (standby), cumpliendo con creces los estándares globales de ahorro energético.
